对比图

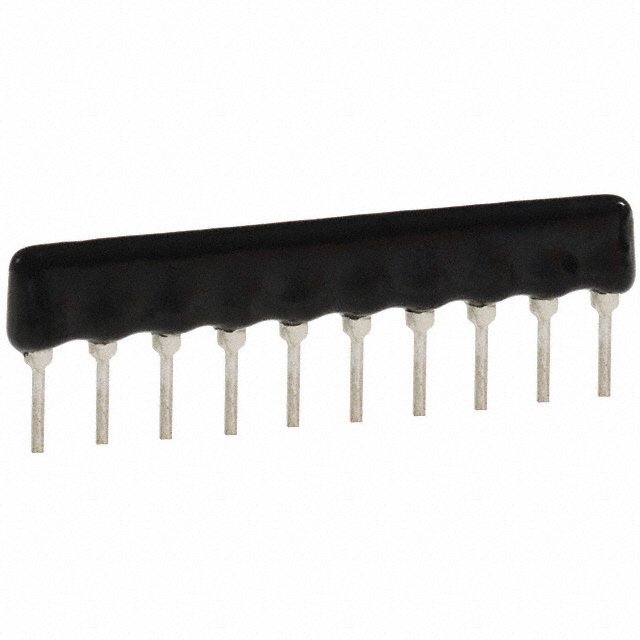

型号 4610X-101-822 4610X-101-822LF 770101822P
描述 Res Thick Film NET 8.2KΩ 2% 1.25W ±100ppm/℃ BUS Conformal 10Pin SIP Pin Thru-Hole BulkBOURNS 4610X-101-822LF 电阻阵列, 总线式, 9X, 8.2KΩ, 2%, SIP单列直插式保形 Single In-Line Conformal
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) CTS (西迪斯)
分类 电阻排电阻排电阻排
安装方式 Through Hole Through Hole Through Hole
引脚数 10 10 10
封装 SIP-10 SIP-10 SIP-10
触点数 10 10 10
额定电压(DC) 100 V 100 V 100 V
容差 ±2 % ±2 % ±2 %
额定功率 1.25 W 1.25 W 1.4 W
针脚数 10 10 -
电阻 8.2 kΩ 8.2 kΩ 8.2 kΩ
阻值偏差 ±2 % ±2 % ±2 %
工作温度(Max) - 125 ℃ 125 ℃
工作温度(Min) - -55 ℃ -55 ℃
额定电压 - 100 V -
长度 25.4 mm 25.35 mm 25.4 mm
宽度 2.49 mm 2.49 mm 2.5 mm
高度 5.08 mm 5.08 mm 4.95 mm
封装 SIP-10 SIP-10 SIP-10
厚度 2.49 mm 2.49 mm 2.41 mm
脚长度 3.43 mm - -
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
温度系数 ±100 ppm/℃ ±100 ppm/℃ ±100 ppm/℃
产品生命周期 End of Life Active Active
包装方式 Bulk Bulk Bulk
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC版本 - 2016/06/20 -
ECCN代码 - EAR99 -
HTS代码 - 8533210050 -
