对比图

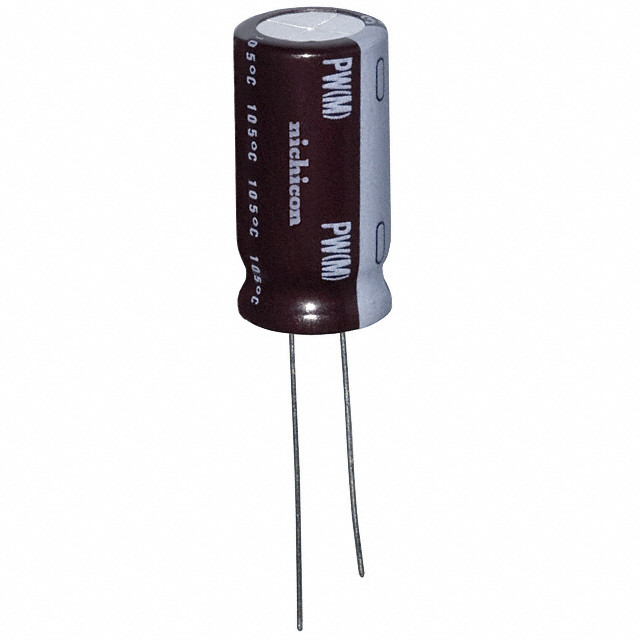

型号 UPW1H681MHD UPW1H681MHH UPS1H681MHD1TO
描述 PW 系列径向 50 至 450VPW 铝电解电容器比 PM 系列更小的外壳尺寸和更低的阻抗 低阻抗和高可靠性,可耐受 2000 小时至 8000 小时 额定电压范围:6.3 至 450V ### 径向 105°CAluminum Electrolytic Capacitors - Leaded 680uF 50V 105c 12.5x25 20% 5LS铝电解电容器
数据手册 ---
制造商 Nichicon (尼吉康) Nichicon (尼吉康) Nichicon (尼吉康)
分类 铝电解电容铝电解电容电容
安装方式 Through Hole Through Hole Through Hole
封装 Radial, CAN - Radial
引脚数 2 - -
引脚间距 5 mm - -
电容 680 µF 680 µF 680 µF
容差 ±20 % ±20 % ±20 %
纹波电流 1840 mA 1.38A @120Hz 852mA @120Hz
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) -55 ℃ 55 ℃ -55 ℃
额定电压 50 V 50 V 50 V
额定电压(DC) 50.0 V 50 V -
工作电压 50 VDC - -
等效串联电阻(ESR) 96.0 mΩ - -
产品系列 UPW - -
纹波电流(高频) 1.38A @120Hz - -
纹波电流(低频) 1.84A @100kHz - -
长度 25.0 mm 25 mm 25 mm
高度 25 mm 25.0 mm 25 mm
封装 Radial, CAN - Radial
直径 12.5 mm 12.5 mm -
引脚间距 5 mm - -
工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃ -55℃ ~ 105℃
介质材料 Aluminum Electrolytic - -
产品生命周期 Active Obsolete Active
寿命(小时) 7000 h 7000h @105℃ 3000h @105℃
包装方式 Bulk Bulk -
最小包装 800 - -
RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant
含铅标准 Lead Free Contains Lead Lead Free
