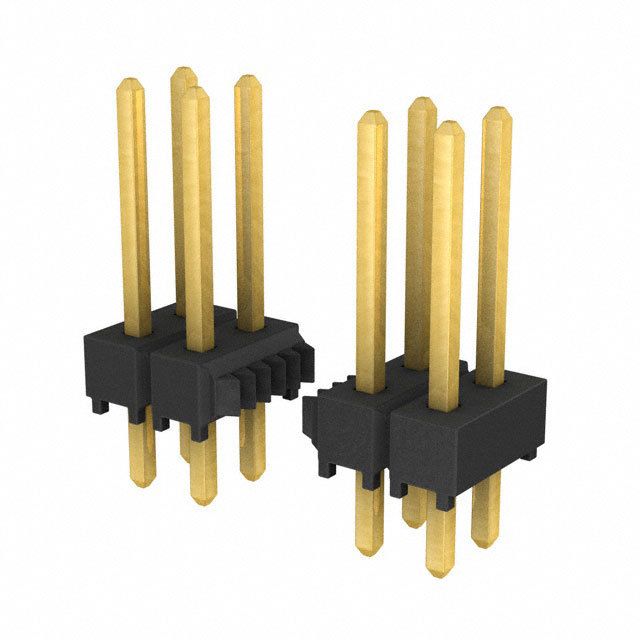

TSW-105-14-G-D和TSW-105-14-G-D-005

对比图

型号 TSW-105-14-G-D TSW-105-14-G-D-005 54102-S3005LF

描述 SAMTEC TSW-105-14G-D Board-To-Board Connector, 2.54mm, 10Contacts, Header, TSW Series, Through Hole, 2RowsConn Unshrouded Header HDR 10POS 2.54mm Solder ST Thru-Hole0.100" HDR TH

数据手册 ---

制造商 Samtec (申泰电子) Samtec (申泰电子) FCI Electronics (法马通)

分类 板对板连接器插头插座插头插座

安装方式 Through Hole Through Hole Through Hole

引脚间距 2.54 mm 2.54 mm -

触点数 10 10 10

极性 Male - Male

触点电镀 Gold Gold -

排数 2 2 2

针脚数 10 - 10

额定电流(Max) 6.3A/触头 6.3A/触头 3A/触头

工作温度(Max) 125 ℃ 125 ℃ -

工作温度(Min) -55 ℃ -55 ℃ -

额定电压(Max) 550 VAC 550 VAC -

接触电阻(Max) 15 mΩ - -

长度 12.7 mm - -

宽度 5.08 mm - -

高度 10.67 mm 10.67 mm 10.62 mm

引脚间距 2.54 mm 2.54 mm -

外壳颜色 Black - Black

颜色 Black - -

触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze

工作温度 -55℃ ~ 125℃ - -

外壳材质 Plastic - -

产品生命周期 Active Active Active

包装方式 Bulk Bulk Bag

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free - Lead Free

REACH SVHC标准 No SVHC - -

REACH SVHC版本 2015/06/15 - -
