对比图

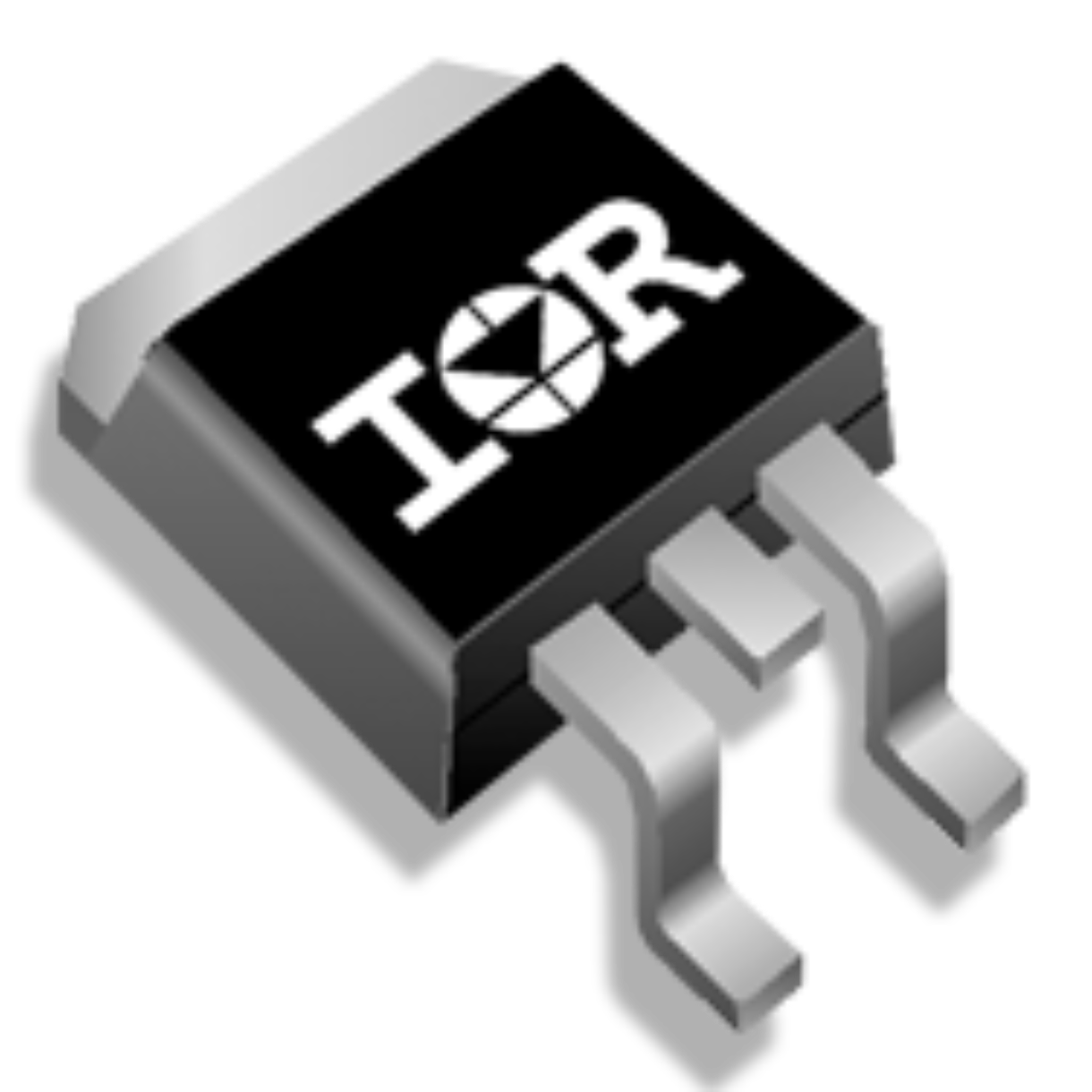

型号 IRFZ44NS IRFZ44NSPBF AUIRFZ44NSTRL
描述 Trans MOSFET N-CH 55V 49A 3Pin(2+Tab) D2PAKINFINEON IRFZ44NSPBF 晶体管, MOSFET, N沟道, 49 A, 55 V, 0.0175 ohm, 10 V, 4 VD2PAK N-CH 55V 49A
数据手册 ---
制造商 Infineon (英飞凌) Infineon (英飞凌) Infineon (英飞凌)
分类 MOS管MOS管
安装方式 Surface Mount Surface Mount -
引脚数 3 3 3
封装 TO-263 TO-263-3 D2PAK-263
额定电压(DC) 55.0 V - -
额定电流 49.0 A - -
极性 N-Channel N-Channel N-CH
耗散功率 110 W 110 W 3.8 W
产品系列 IRFZ44NS - -
输入电容 1.47 nF - -
栅电荷 63.0 nC - -
漏源极电压(Vds) 55.0 V 55 V 55 V
漏源击穿电压 55.0V (min) - -
连续漏极电流(Ids) 49.0 A 49A 49A
上升时间 60 ns 60 ns 60 ns
输入电容(Ciss) 1470pF @25V(Vds) 1470pF @25V(Vds) 1470pF @25V(Vds)
下降时间 45 ns 45 ns 45 ns
工作温度(Max) 175 ℃ 175 ℃ 175 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
耗散功率(Max) 3800 mW 3.8W (Ta), 94W (Tc) 3800 mW
额定功率 - 110 W -
针脚数 - 3 -
漏源极电阻 - 0.0175 Ω -
阈值电压 - 4 V -
封装 TO-263 TO-263-3 D2PAK-263
长度 - 10.67 mm 6.5 mm
宽度 - 9.65 mm 6.22 mm
高度 - 4.83 mm 2.3 mm
材质 Silicon - Silicon
工作温度 -55℃ ~ 175℃ -55℃ ~ 175℃ (TJ) -
产品生命周期 End of Life Not Recommended for New Designs Not Recommended
包装方式 Tape & Reel (TR) Tube Tape & Reel (TR)
RoHS标准 Non-Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free -
