对比图
描述 PowerTrench® SyncFET™ MOSFET,Fairchild Semiconductor设计用于尽量减少功率转换的损耗,同时保持极佳的切换性能 高性能通道技术,RDS(接通)极低 SyncFET™ 得益于高效的肖特基主体二极管 应用:同步整流直流-直流转换器、电动机驱动器、网络负载点低侧开关 ### MOSFET 晶体管,Fairchild SemiconductorFairchild 提供大量 MOSFET 设备组合,包括高电压 (>250V) 低电压 (Fairchild MOSFET 通过降低电压峰值和过冲提供极佳的设计可靠性,以减少结电容和反向恢复电荷,无需额外外部元件即可保持系统启动和运行更长时间。PowerTrench® SyncFET™ MOSFET,Fairchild Semiconductor设计用于尽量减少功率转换的损耗,同时保持极佳的切换性能 高性能通道技术,RDS(接通)极低 SyncFET™ 得益于高效的肖特基主体二极管 应用:同步整流直流-直流转换器、电动机驱动器、网络负载点低侧开关 ### MOSFET 晶体管,Fairchild SemiconductorFairchild 提供大量 MOSFET 设备组合,包括高电压 (>250V) 低电压 (Fairchild MOSFET 通过降低电压峰值和过冲提供极佳的设计可靠性,以减少结电容和反向恢复电荷,无需额外外部元件即可保持系统启动和运行更长时间。
数据手册 --
制造商 Fairchild (飞兆/仙童) Fairchild (飞兆/仙童)
分类 MOS管MOS管
安装方式 Surface Mount Surface Mount
引脚数 8 8

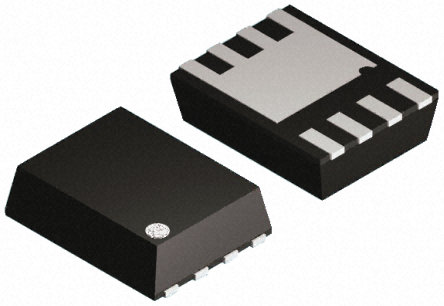

封装 Power-56-8 Power-56-8
通道数 - 1
漏源极电阻 0.0013 Ω 0.0019 Ω
极性 N-Channel N-Channel
耗散功率 96 W 83 W
阈值电压 1.6 V 1.9 V
漏源极电压(Vds) 30 V 30 V
漏源击穿电压 - 30 V
连续漏极电流(Ids) 31A 26A
上升时间 12 ns 8 ns
输入电容(Ciss) 8705pF @15V(Vds) 6120pF @15V(Vds)
额定功率(Max) 2.5 W 2.5 W
下降时间 7 ns 5 ns
工作温度(Max) 150 ℃ 150 ℃
工作温度(Min) -55 ℃ -55 ℃
耗散功率(Max) 2.5W (Ta), 96W (Tc) 2.5W (Ta), 83W (Tc)
长度 5 mm 5 mm
宽度 6 mm 6 mm
高度 1.05 mm 1.05 mm
封装 Power-56-8 Power-56-8
工作温度 -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ)
材质 - -
产品生命周期 Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC
REACH SVHC版本 2015/06/15 2015/06/15
