对比图

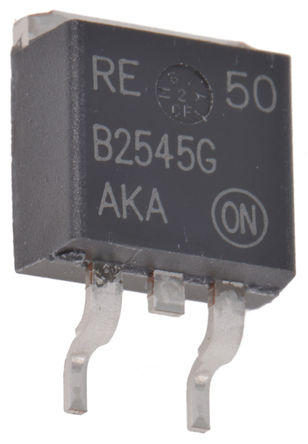

型号 MBRB2545CTG STPS3045CG-TR MBRB2545CT
描述 30A 至 240A，ON Semiconductor### 标准Products with NSV-, SBR- or S-prefixed Manufacturer Part Nos are AEC-Q101 automotive qualified.### 二极管和整流器，ON Semiconductord2pak 45v 肖特基整流器开关模式电源整流器D2PAK表面贴装功率封装 SWITCHMODE Power Rectifier D2PAK Surface Mount Power Package
数据手册 ---
制造商 ON Semiconductor (安森美) ST Microelectronics (意法半导体) ON Semiconductor (安森美)
分类 肖特基二极管肖特基二极管功率二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 3 3 3
封装 TO-263-3 TO-263-3 TO-263-3
额定电压(DC) 45.0 V 45.0 V 45.0 V
额定电流 30.0 A 30.0 A 30.0 A
针脚数 3 3 -
正向电压 0.82 V 570mV @15A 820mV @30A
正向电流 30 A 30000 mA 30 A
最大正向浪涌电流（Ifsm） 150 A 220 A -
正向电压(Max) 820 mV 570mV @15A -
正向电流(Max) 30 A 30000 mA 30 A
工作温度(Max) 175 ℃ 175 ℃ 175 ℃
工作温度(Min) -65 ℃ -65 ℃ -65 ℃
工作结温 - 200℃ (Max) -
无卤素状态 Halogen Free - -
最大反向电压（Vrrm） - - 45V
长度 10.29 mm 10.4 mm 10.29 mm
宽度 9.65 mm 9.35 mm 9.65 mm
高度 4.83 mm 4.6 mm 4.83 mm
封装 TO-263-3 TO-263-3 TO-263-3
工作温度 -65℃ ~ 175℃ -65℃ ~ 175℃ -65℃ ~ 175℃
产品生命周期 Active Active Unknown
包装方式 Tube Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2015/12/17 - -
ECCN代码 EAR99 EAR99 -
