对比图
型号 C3216C0G1H682J060AA C3216NP01H682J060AA C3216C0G1H682K060AA
描述 TDK C 型 1206 系列TDK 推出 1206 系列陶瓷多层电容器。 这些多层电容器带有可确保卓越的机械强度和可靠性的单片结构，适用于各种商用级应用，包括电源电路和 LED 显示器。 这些陶瓷多层电容器因其低 ESL 和极佳的频率特性而出名，可允许非常符合理论值的电路设计。**特点和优势：** 高电容，采用能使用多个更薄陶瓷电介质层的精密技术 由于低 ESR，低自加热且耐高纹波 一般电子设备 移动通信设备 电源电路 办公自动化设备 TV LED 显示器 服务器 PC 笔记本 ### 1206 系列组件是商用级，用于一般应用，包括：1206 6.8nF ±5% 50V NPO1206 6.8nF ±10% 50V C0G
数据手册 ---
制造商 TDK (东电化) TDK (东电化) TDK (东电化)
分类 陶瓷电容电容陶瓷电容
安装方式 Surface Mount Surface Mount Surface Mount
封装(公制) 3216 3216 3216
封装 1206 1206 1206
引脚数 2 - 2
额定电压(DC) 50.0 V 50 V 50.0 V
电容 0.0068 µF 6.8 nF 0.0068 µF
容差 ±5 % ±5 % ±10 %
工作温度(Max) 125 ℃ 150 ℃ 125 ℃
工作温度(Min) -55 ℃ 55 ℃ -55 ℃
额定电压 50 V 50 V 50 V
电介质特性 C0G/NP0 - -

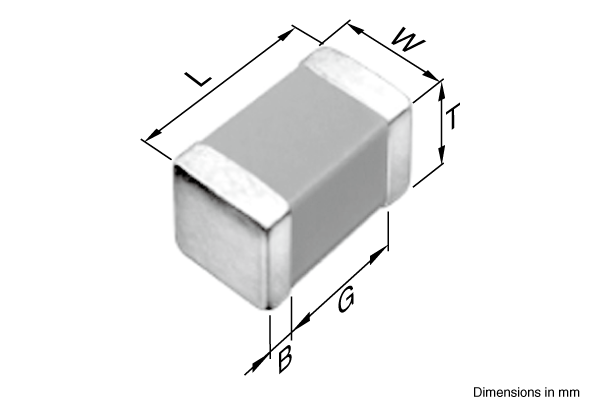

长度 3.2 mm 3.2 mm 3.2 mm
宽度 1.6 mm 1.6 mm 1.6 mm
高度 0.6 mm 0.6 mm 0.6 mm
封装(公制) 3216 3216 3216
封装 1206 1206 1206
厚度 600 µm - 600 µm
材质 C0G/-55℃~+125℃ NP0/-55℃~+125℃ C0G/-55℃~+125℃
工作温度 -55℃ ~ 125℃ -55℃ ~ 150℃ -55℃ ~ 125℃
介质材料 Ceramic Multilayer - Ceramic Multilayer
温度系数 ±30 ppm/℃ - -
产品生命周期 Production (Not Recommended for New Design) Not Recommended for New Designs Production (Not Recommended for New Design)
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
最小包装 4000 4000 4000
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
