对比图
型号 REF3312AIDCKR REF3312AIDCKT REF3312AIDCKRG4
描述 TEXAS INSTRUMENTS REF3312AIDCKR 芯片, 串联电压基准, 低压降, 1.25V, 0.15%, SC-70-3, 整卷TEXAS INSTRUMENTS REF3312AIDCKT 电压基准, 精密, 低功率, 系列 - 固定, REF3312系列, 1.25V, SC-70-33.9レA， SC70-3 ，为30ppm / ΣC漂移参考电压 3.9レA, SC70-3, 30ppm/∑C Drift VOLTAGE REFERENCE
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 电压基准芯片电压基准芯片电压基准芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 3 3 3

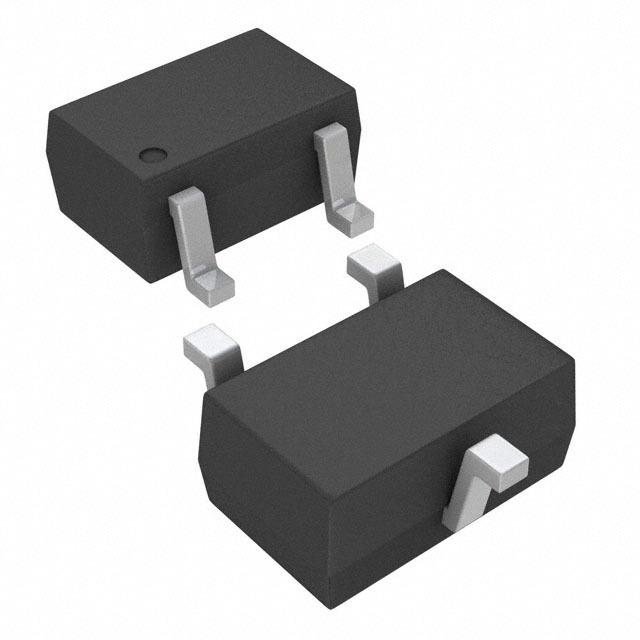

封装 SC-70-3 SC-70-3 SC-70-3
容差 ±0.15 % ±0.15 % ±0.15 %
输入电压(DC) 1.45V ~ 5.50V 1.45V ~ 5.50V 1.45V ~ 5.50V
输出电压 1.25 V 1.25 V 1.25 V
输出电流 5 mA 5 mA 30 mA
供电电流 8.5 µA 8.5 µA 8.5 µA
通道数 1 1 -
针脚数 3 3 -
静态电流 3.90 µA 3.90 µA 3.90 µA
输入电压(Max) 7.5 V 7.5 V 7.5 V
输入电压(Min) 1.45 V 1.8 V -
输出电压(Max) 1.25 V 1.25 V 1.25 V
输出电压(Min) 1.25 V 1.25 V 1.25 V
输出电流(Max) 5 mA 5 mA 5 mA
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
精度 ±0.15 % 0.15 % -
输入电压 1.8V ~ 5.5V 1.8V ~ 5.5V 1.8V ~ 5.5V
长度 - 2 mm -
宽度 - 1.25 mm -
高度 - 0.9 mm -
封装 SC-70-3 SC-70-3 SC-70-3
工作温度 -40℃ ~ 125℃ (TA) -40℃ ~ 125℃ -40℃ ~ 125℃ (TA)
温度系数 ±30 ppm/℃ ±30 ppm/℃ ±30 ppm/℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC -
REACH SVHC版本 2015/06/15 2015/06/15 -
ECCN代码 EAR99 EAR99 -
