对比图

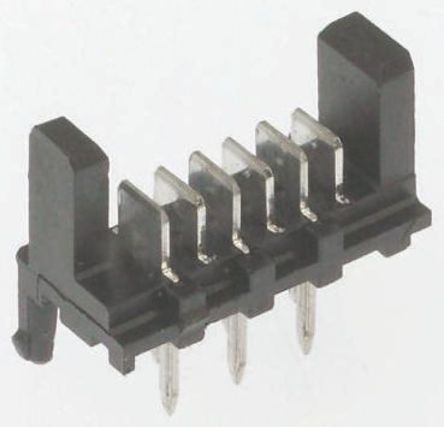

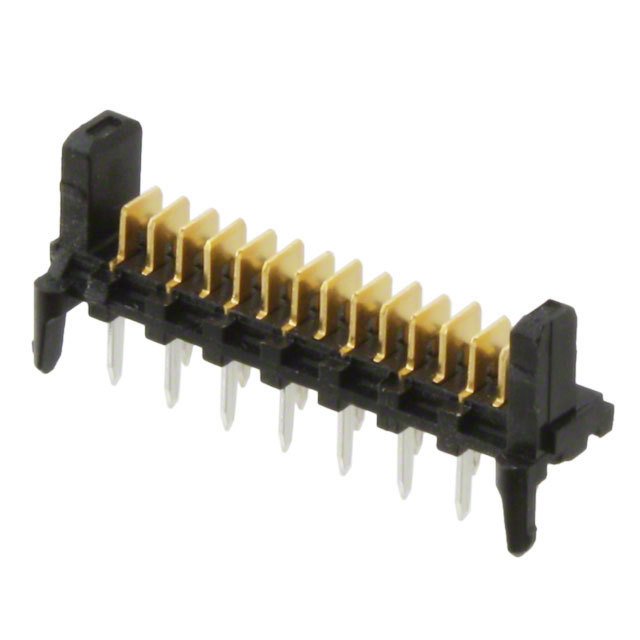

型号 90325-7014 90325-9014 90325-3014
描述 顶盖组件 HEADER ASSEMBLY1.27 mm 节距 Picoflex 管座薄型 1.27 mm 节距 Picoflex 管座系列与 90327 系列外壳一起使用，请参见典型库存号 324 - 8047。配有摩擦锁定、极化和纹理触点，带直插式扁平接头 坚硬焊接尾线需要 0.8mm 孔 **主要制造商部件号：** 90814-00xx：SMT，锡，带印刷电路板极化杆 90814-06xx：SMT，锡，无印刷电路板极化杆 90814-07xx：SMT，锡，无印刷电路板极化杆 90814-08xx：SMT，锡，带印刷电路板极化杆 90814-09xx：SMT，锡，带印刷电路板极化杆 90814-38xx：SMT，镀金，带印刷电路板极化杆 90814-39xx：SMT，镀金，带印刷电路板极化杆 90325-00xx：通孔，锡，带印刷电路板极化杆 90325-30xx：通孔，镀金，带印刷电路板极化杆 90325-90xx：通孔，锡，带印刷电路板极化杆 93405-05xx：反向覆盖区，SMT，锡，无印刷电路板极化杆 ### 认可UL (E29179); CSA (LR19980-181)### 1.27mm 线到板 IDT - Molex Picoflex PF-50 系列Molex 的 Picoflex 系列是可靠的线到板连接器系列，为设计师在不宜使用标准散线和柔性扁平连接器的高密度应用方面提供更多选择。 Picoflex IDT 连接器特别适合于汽车和消费电子产品行业。与传统节距相比可节约 50% 的空间 提供预端接电缆组件 薄型（匹配高度仅 6.4 毫米） 优秀的极化特征和整体应力消除 抗振/抗震性能高 最大电流 | 1.2 A ---|--- 最大工作电压 | 250V IDT 外壳的电缆接受范围 | 26 & 28 awg 绞合（绝缘 0.95 ±0.05mm） 温度 | -25 至 +105ºC 触点电阻 | 10mΩ IDT 外壳的电缆接受范围 | 26 & 28 awg 绞合（绝缘 0.95 ±0.05mm）1.27毫米IDT连接器系统的带状电缆的应用 1.27mm IDT Connector System for Ribbon Cable Applications
数据手册 ---
制造商 Molex (莫仕) Molex (莫仕) Molex (莫仕)
分类 PCB连接器板对板连接器插头插座
安装方式 Through Hole Through Hole Through Hole
引脚间距 1.27 mm 1.27 mm 1.27 mm
触点数 14 14 14
极性 Male Male Male
触点电镀 Gold Tin Gold
额定电流 1.20 A 1.2 A 1.20 A
绝缘电阻 - 1000 MΩ 1000 MΩ
排数 1 1 1
灼热丝测试标准 Non-Compliant Non-Compliant Non-Compliant
无卤素状态 Not Low Halogen Not Low Halogen Not Low Halogen
方向 Vertical Vertical Vertical
电路数 14 14 14
针脚数 14 14 14
拔插次数 - 100 100
额定电流(Max) - 1.2A/触头 1.2A/触头
工作温度(Max) - 105 ℃ 105 ℃
工作温度(Min) - -40 ℃ -40 ℃
额定电压(Max) - 250 V 250 V
接触电阻(Max) - 15 mΩ 15 mΩ
额定电压 - 250 V -
高度 6.4 mm 6.4 mm 6.4 mm
引脚间距 1.27 mm 1.27 mm 1.27 mm
长度 9.32 mm 22.0 mm -
宽度 5.98 mm 5.00 mm -
外壳颜色 Black Black Black
触点材质 Brass Brass Brass
外壳材质 Plastic Plastic -
工作温度 - -40℃ ~ 105℃ -
产品生命周期 Active Active Active
包装方式 Tube Tube Bag
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
