09-50-3021和640250-2

对比图

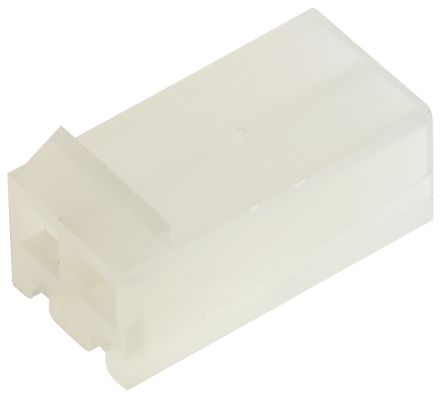

型号 09-50-3021 640250-2 76650-0208

描述 插座外壳，2139 系列一系列 KK 3.96mm 压接插座外壳，用于 2478 和 2578 系列接线端子，请分别参见库存号 720-5946 和 670-2254。### 注有关合适的压接工具，请参见库存号 450-391### 3.96mm Molex KK 系列通用系统电压 | 250 V 交流或直流 ---|--- 通用系统电流 | 7 A（单电路），5A 系列 2145 绝缘电阻 | 最低 1000 MΩ 触点电阻 | 10 mΩ（最大值） 额定温度 | -40°C 至 +105°C（磷青铜触点）   | -40°C 至 +80°C（黄铜触点） 引脚尺寸 | 1.1mm 方形 建议印刷电路板孔径 | 1.7mmAMP FROM TE CONNECTIVITY  640250-2  线至板连接器, SL-156系列, 2 触点, 插座, 3.96 mm, 压接, 1 排MOLEX  76650-0208  连接器套件, KK-156, 斜面锁紧, 2路

数据手册 ---

制造商 Molex (莫仕) TE Connectivity (泰科) Molex (莫仕)

分类 连接器外壳连接器外壳连接器套件

安装方式 - PCB Surface Mount

引脚数 - 2 -

封装 - - -

引脚间距 3.96 mm 3.96 mm -

触点数 2 2 -

极性 Female Female -

触点电镀 - Tin -

额定电流 - 6.5 A 4.0 A

绝缘电阻 - 1000 MΩ -

排数 1 1 -

易燃性等级 - UL 94 V-0 -

针脚数 2 2 2

带凸肩 - No -

额定电流(Max) 7A/触头 10A/触头 -

工作温度(Max) - 105 ℃ -

工作温度(Min) - -55 ℃ -

额定电压(Max) 250 VAC 250 VAC -

额定电压 250 VAC 250 V 250 V

电路数 - - 2

电源电压 - - 250 V

长度 7.82 mm 7.82 mm -

宽度 6.4 mm 7.27 mm -

高度 6.4 mm 16.76 mm -

封装 - - -

引脚间距 3.96 mm 3.96 mm -

外壳颜色 Natural White -

颜色 Natural Natural -

触点材质 - Phosphor Bronze -

材质 - Nylon -

工作温度 0℃ ~ 75℃ -55℃ ~ 105℃ -

外壳材质 Nylon Nylon -

产品生命周期 Unknown Active Unknown

包装方式 Bag Bag, Box Bulk

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

ELV标准 - Compliant -

REACH SVHC标准 - No SVHC -

REACH SVHC版本 - 2015/06/15 -

ECCN代码 - EAR99 EAR99

HTS代码 8538906000 8538906000 -
