对比图

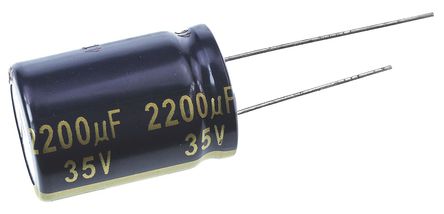

型号 UPM1V222MHD UPW1V222MHD6 EEUFC1V222S
描述 NICHICON UPM1V222MHD 铝电解电容, 2200uF, 35V, 径向引线Nichicon PW 系列Nichicon PW 系列铝电解电容器是微型尺寸、低阻抗、高可靠性电容器，用于切换电源。 PW 系列高度可靠，具有长达 8000 小时额定值的使用寿命。 高可靠性 高波纹电流 长寿命，长达 8000 小时 ### 径向 105°CFC 系列 1800μF - 15000μFPanasonic FC 系列 A 型电解电容器提供高耐受性、低阻抗解决方案。 这些铝电容器耐受性可达 1000 至 5000 小时。符合 AEC-Q200 径向引线型 低等效串联电阻 结构小型 高可靠性 低阻抗 高波纹电流 ### 应用Panasonic FC A 型电解电容器符合 AEC-Q200 规格，适用于汽车应用。 高可靠性还使这些电解质电容器特别适用于工业仪器应用。 ### 径向 105°C
数据手册 ---
制造商 Nichicon (尼吉康) Nichicon (尼吉康) Panasonic (松下)
分类 铝电解电容铝电解电容铝电解电容
安装方式 Through Hole Through Hole Through Hole
引脚数 2 2 2
封装 Radial, CAN Radial, CAN Radial, CAN
引脚间距 7.5 mm 7.5 mm 7.5 mm
额定电压(DC) 35.0 V 35 V 35.0 V
工作电压 - 35 VDC -
电容 2200 µF 2200 µF 2200 µF
等效串联电阻(ESR) 0.02 Ω 40.0 mΩ -
容差 ±20 % ±20 % ±20 %
产品系列 UPM UPW -
纹波电流 2410 mA 2740 mA 2740 mA
纹波电流(高频) - 2.329A @120Hz -
纹波电流(低频) - 2.74A @100kHz -
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
精度 - ±20 % -
额定电压 35 V 35 V 35 V
长度 35.5 mm 25 mm 25.0 mm
高度 35.5 mm 25 mm 25 mm
直径 16.0 mm 18.0 mm 18.0 mm
封装 Radial, CAN Radial, CAN Radial, CAN
引脚间距 7.5 mm 7.5 mm 7.5 mm
介质材料 Aluminum Electrolytic Aluminum Electrolytic -
工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃ -55℃ ~ 105℃
产品生命周期 Active Active Unknown
包装方式 Bulk Bulk Each
最小包装 300 300 -
寿命（小时） 5000 h 8000h @105℃ 5000h @105℃
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 2015/12/17 - 2015/06/15
REACH SVHC标准 - - No SVHC
