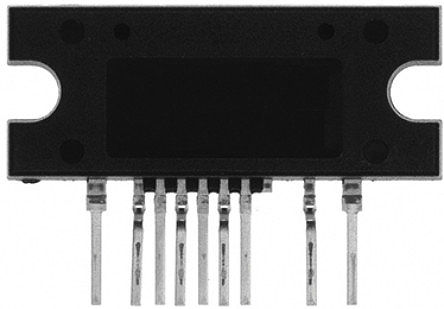

FSFR1700US和FSFR1700XS

对比图

型号 FSFR1700US FSFR1700XS

描述 FSFR美系列A ????飞兆功率开关（ FPSA ?? ¢）的半桥谐振转换器 FSFR-US Series — Fairchild Power Switch (FPS™) for Half-Bridge Resonant ConvertersFAIRCHILD SEMICONDUCTOR  FSFR1700XS  电源负载开关, 用于半桥共振转换器, 1路输出, 25V, SIP-9

数据手册 --

制造商 Fairchild (飞兆/仙童) Fairchild (飞兆/仙童)

分类 AC-DC转换器AC-DC转换器

安装方式 Through Hole Through Hole

引脚数 9 9

封装 SIP-9 SIP-9

额定功率 200 W 200 W

输出接口数 1 1

击穿电压 500 V 500 V

供电电流 7 mA 7 mA

耗散功率 11.6 W 11.6 W

开关频率 300kHz (MAX) 300kHz (MAX)

占空比 50 % 50 %

工作温度(Max) 130 ℃ 130 ℃

工作温度(Min) -40 ℃ -40 ℃

耗散功率(Max) 11600 mW 11600 mW

输入电压 8.7V ~ 25V 25 V

输入电压(DC) - 25.0 V

输出电流 - 6 A

针脚数 - 9

输出功率 - 100 W

最大占空比 - 52 %

高度 10.7 mm 3.4 mm

封装 SIP-9 SIP-9

长度 - 26.2 mm

宽度 - 10.7 mm

工作温度 -40℃ ~ 130℃ (TJ) -40℃ ~ 130℃ (TJ)

产品生命周期 Not Recommended for New Designs Active

包装方式 Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free

REACH SVHC标准 - No SVHC

REACH SVHC版本 - 2015/06/15
