对比图
型号 TLP184(TPR,E(O TLP184(E(O TLP184(TPL,E(O

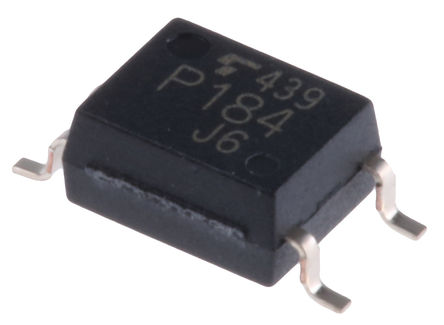

描述 TOSHIBA TLP184(TPR,E(O 光电耦合器, 晶体管输出, 1通道, SOIC, 4 引脚, 50 mA, 3.75 kV, 50 %TOSHIBA TLP184(E(O 光电耦合器, 晶体管输出, 1通道, SOP, 4 引脚, 50 mA, 3.75 kV, 50 %TOSHIBA TLP184(TPL,E(O 光电耦合器, 晶体管输出, 1通道, SOIC, 4 引脚, 50 mA, 3.75 kV, 50 %
数据手册 ---
制造商 Toshiba (东芝) Toshiba (东芝) Toshiba (东芝)
分类 光耦合器/光隔离器光耦合器/光隔离器光耦合器/光隔离器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 4 4 4
封装 SOIC-6 SOP-6 SOIC-6
输出电压 80.0 V 80.0 V 80.0 V
通道数 1 1 1
针脚数 4 4 4
输入电流 16.0 mA 16.0 mA 16.0 mA
隔离电压 3.75 kV 3.75 kV 3.75 kV
正向电流(Max) 50 mA 50 mA 50 mA
正向电压 - 1.25 V 1.25 V
耗散功率 - 200 mW 200 mW
上升时间 - 5 µs 5 µs
输入电流(Min) - 50 mA -
正向电压(Max) - 1.4 V 1.4 V
下降时间 - 9 µs 9 µs
工作温度(Max) - 110 ℃ 110 ℃
工作温度(Min) - -55 ℃ -55 ℃
耗散功率(Max) - 200 mW 200 mW
封装 SOIC-6 SOP-6 SOIC-6
包装方式 Each Each Each
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 - Lead Free -
ECCN代码 - EAR99 -
