对比图

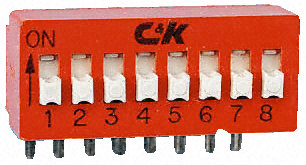

型号 BD08AV BD08AV2 3-5435640-9
描述 C & K COMPONENTS BD08AV DIP / SIP开关, BD系列, SPST, 通孔安装, 8 电路, DIP非密封, 24 VDCSwitch DIP OFF ON SPST 8 Extended Slide 0.1A 25VDC PC Pins 10000Cycles/Switch 2.54mm Thru-Hole TubeTE Connectivity 7100 系列 DIP 开关，带摇臂执行器7100 系列 DIP 开关，具有 2.54mm 中心线。 这些 7100 系列 DIP 开关具有顶部执行摇臂执行器、采用通孔印刷电路板安装并具有镀金触点。 这些 7100 系列 DIP 开关的典型应用包括限制每极循环次数的编程应用。开关引线经电镀符合 AMP 可焊接性规格 109 - 11 - 3 ### DIL 直通板
数据手册 ---
制造商 C&K Components C&K Components TE Connectivity (泰科)
分类 DIP/SIPDIP/SIPDIP/SIP
安装方式 Through Hole Through Hole Through Hole
封装 DIP - -
引脚间距 1.27 mm - 2.54 mm
额定电压(DC) 25 V 25 V 40 V
额定电流 100 mA - 60 mA
绝缘电阻 1000 MΩ - -
触点类型 SPST SPST SPST
电路数 8 - 8
针脚数 8 8 8
接触电阻 50 mΩ - -
触点额定电流 100mA @25VDC - 100mA @5VDC
额定电流(Max) 0.1A @5VDC 0.1 A 1A @40VDC
工作温度(Max) 85 ℃ 85 ℃ 105 ℃
工作温度(Min) -40 ℃ -40 ℃ -55 ℃
额定电压 5 VDC 5 VDC 5 VDC
额定电压(DC Max) 25 V 25 V 40 V
接触电阻(Max) <50 mΩ - -
触点电镀 - - Tin, Gold
接触器类型 - - Rocker
方向 - - Vertical
电源电压(DC) - 50.0 V -
长度 22.35 mm 22.35 mm 22.35 mm
宽度 7.6 mm - 9.65 mm
高度 9.65 mm 9.65 mm 8.64 mm
封装 DIP - -
引脚间距 1.27 mm - 2.54 mm
触点材质 Phosphor Bronze Phosphor Bronze Copper Alloy
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -55℃ ~ 105℃
外壳颜色 - - Blue
外壳材质 - - Polyester
产品生命周期 Active 10000 Cycle(s) Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2016/06/20 - -
ELV标准 - - Compliant
ECCN代码 EAR99 EAR99 EAR99
HTS代码 8536509065 8536509065 8536509065
