对比图
型号 TL7712ACP TL7712AIP TL7712ACPE4
描述 TEXAS INSTRUMENTS TL7712ACP 芯片, 电压探测器/微处理器监控器电源电压监事 SUPPLY-VOLTAGE SUPERVISORSMPU 监控和重置电路,Texas Instruments,3.0V 至 13.5VTexas Instruments 的一系列微处理器电源电压监控和重置电路,具有固定阈值电压电平。### 微处理器电源电压监控和复位电路电源电压监测和监控电路,用于台式机、便携式计算机和笔记本电脑、测试和测量仪器、便携式电池供电设备和多输出电源。电源电压探测器 电源电压监控器 电源监控器 微处理器监控 微处理器电压监控器 微控制器复位电路
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 电源监控芯片电源管理电压监控芯片
安装方式 Through Hole Through Hole Through Hole
引脚数 8 8 8

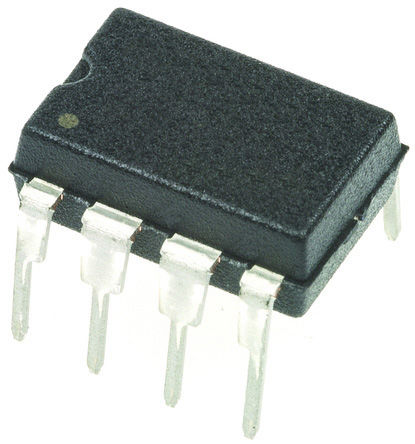

封装 DIP-8 PDIP PDIP-8
电源电压(DC) 3.50 V, 18.0 V (max) - 3.50V (min)
输出电流 16 mA - -
供电电流 3 mA - 3 mA
针脚数 8 - -
静态电流 1.80 mA 1.80 mA 1.80 mA
阈值电压 10.8 V - 10.8 V
输出电流(Max) 30 mA - -
复位电压(Min) 10.6 V - 10.6 V
复位电压(Max) 11 V - 11 V
工作温度(Max) 70 ℃ - 70 ℃
工作温度(Min) 0 ℃ - 0 ℃
电源电压 3.5.18 VDC - -
电源电压(Max) 18 V - 18 V
电源电压(Min) 3.5 V - 3.5 V
长度 9.81 mm - 9.81 mm
宽度 6.35 mm - 6.35 mm
高度 4.57 mm - 4.57 mm
封装 DIP-8 PDIP PDIP-8
工作温度 0℃ ~ 70℃ - 0℃ ~ 70℃ (TA)
产品生命周期 Active Obsolete Active
包装方式 Tube - Tube
RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant
含铅标准 Lead Free Contains Lead Lead Free
REACH SVHC版本 2015/06/15 - -
ECCN代码 EAR99 - -
