对比图
型号 AD8137YCPZ-REEL AD8137YCPZ-REEL7 AD8137YCPZ-R2
描述 低成本，低功耗12位差分ADC驱动器 Low Cost, Low Power 12-Bit Differential ADC DriverAnalog DevicesAnalog Devices 的差分放大器经过集成和优化，适用于差分信号应用。 这些专业放大器具有固有的共模抑制特性，通过输出增益和相位匹配实现低谐波失真。 应用包括驱动或接收长电缆上的信号、驱动平衡 ADC 输入和查找互补输出。### 差动放大器### 差分放大器，Analog DevicesAnalog DevicesAnalog Devices 的差分放大器经过集成和优化，适用于差分信号应用。 这些专业放大器具有固有的共模抑制特性，通过输出增益和相位匹配实现低谐波失真。 应用包括驱动或接收长电缆上的信号、驱动平衡 ADC 输入和查找互补输出。### 差动放大器### 差分放大器，Analog Devices
数据手册 ---
制造商 ADI (亚德诺) ADI (亚德诺) ADI (亚德诺)
分类 放大器、缓冲器运算放大器放大器、缓冲器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 8 8 8

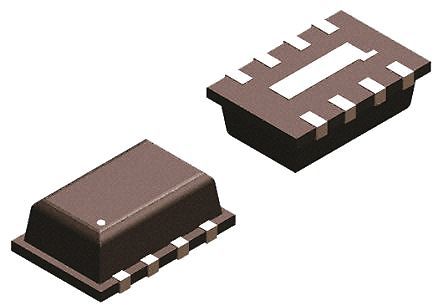

封装 WFDFN-8 LFCSP-8 LFCSP-8
输出电流 20mA @5V 20mA @5V 20mA @5V
供电电流 3.2 mA 3.2 mA 3.2 mA
电路数 1 1 1
通道数 - 1 1
针脚数 - 8 -
位数 12 12 12
共模抑制比 - 66 dB 66 dB
带宽 - 110 MHz 110 MHz
转换速率 450 V/μs 450 V/μs 450 V/μs
增益频宽积 - 110 MHz 110 MHz
输入补偿电压 700 µV 2.6 mV 2.6 mV
输入偏置电流 500 nA 500 nA 900 nA
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
3dB带宽 110 MHz 110 MHz 110 MHz
共模抑制比(Min) 60dB ~ 75dB 66 dB 62 dB
电源电压(Max) 10V ~ 15V 11 V 11 V
电源电压(Min) - 3 V 3 V
长度 - 3.1 mm 3.1 mm
宽度 - 3.1 mm 3.1 mm
高度 0.84 mm 0.8 mm 0.8 mm
封装 WFDFN-8 LFCSP-8 LFCSP-8
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 End of Life Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Contains Lead
REACH SVHC版本 - 2015/12/17 2015/12/17
