对比图

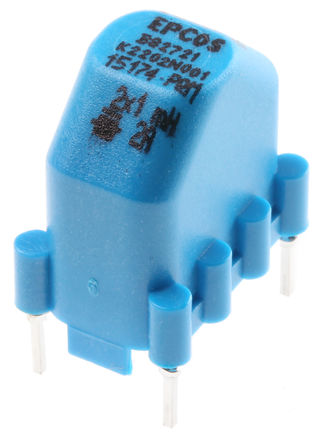

型号 B82721K2202N001 SU10V-15010 RN212-2-02
描述 Epcos B82721A 系列共模扼流圈电流补偿环芯双扼流圈，带有阻燃灌封和封装（符合 UL94V-0）的铁氧体磁芯 凭借独特的卷绕技术实现高谐振频率 应用包括计算机、电视及其它灵敏电子设备的开关模式电源。 此外，B82721/2/3/4/5A 系列扼流圈适用于灯中的电子镇流器，B82725J 系列扼流圈适用于洗衣机和充电器。 薄型水平 (-A/-B) 类型 垂直 (-J/-K) 类型可节省印刷电路板的空间 型号 | B82721 | B82722 | B82723 | B82724 | B82725 ---|---|---|---|---|--- 印刷电路板引脚间距 (mm) | 10x15 | 12.5x20 (-A), 12.5x10 (-J) | 15x25 (-A), 15x12.5 (-J) | 30x20 (-B) | 15x40 引脚截面面积 (mm) | 0.7x0.7 | 0.7x0.7 | 0.7x0.7 | 0.7x0.7 | 1.0x1.0 LR 测量频率 | 10kHz (1mH), 100kHz (>1) | 10kHz (1mH), 100kHz (>1) | 10kHz (1mH), 100kHz (>1) | 10kHz (1mH), 100kHz (>1) | 10kHz (1mH), 100kHz (>1) 绝缘电阻测试电压（线-线） | 1500V 交流 2s（线 - 线） | 1500V 交流 2s（线 - 线） | 1500V 交流 2s（线 - 线） | 1500V 交流 2s（线 - 线） | 1500V 交流 2s（线 - 线） IEC 气候类别 | 40/125/56 | 40/125/56 | 40/125/56 | 40/125/56 | 40/125/56 ### 注所述额定电流 IR 是指在 50 Hz @ TA 40 °C 条件下。 所述额定电感 LR 是指在 20 °C 条件下每个线圈的电感 ### 认可VDE；UL 认证元件### 标准VDE 0565-2 UL 1283### Epcos 引线型电感器（扼流圈）MULTICOMP SU10V-15010 扼流圈,共模 2X1.0MH 1.5ASchaffner RN 系列 1.8 mH -30 → +50% RN212-2-02 电流补偿扼流圈, 2A Idc, 75mΩ Rdc
数据手册 ---
制造商 Epcos (爱普科斯) Multicomp Schaffner
分类 扼流圈扼流圈扼流圈
安装方式 Through Hole Through Hole Through Hole
引脚数 4 4 4
封装 Through Hole Through Hole 0.709" L x 0.492" W x 0.787" H (18.00mm x 12.50mm x 20.00mm)
额定电压(DC) - 250 V -
额定电压(AC) - 250 V 250 V
额定电流 2 A 1.5 A 2 A
绝缘电阻 - 100 MΩ -
电感 1 mH 1 mH 1.8 mH
电阻 80.0 mΩ 200 mΩ 75.0 mΩ
易燃性等级 - - UL 94 V-0
测试频率 100 kHz - 10 kHz
工作温度(Max) 125 ℃ - 125 ℃
工作温度(Min) -40 ℃ - -40 ℃
额定电压 250 VAC - 250 VAC
电阻(DC Max) 80 mΩ - 75 mΩ
容差 ±30 % - -
封装 Through Hole Through Hole 0.709" L x 0.492" W x 0.787" H (18.00mm x 12.50mm x 20.00mm)
长度 18.2 mm - 12.5 mm
宽度 13.2 mm - 18 mm
高度 20.3 mm - 20 mm
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
REACH SVHC标准 No SVHC No SVHC No SVHC
含铅标准 Lead Free - Lead Free
REACH SVHC版本 2015/06/15 - 2015/12/17
工作温度 - - -40℃ ~ 125℃
产品生命周期 Active - Obsolete
包装方式 Box - Tube
ECCN代码 - - EAR99
HTS代码 - - 8504508000
