对比图

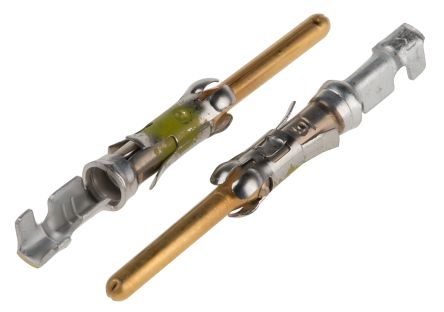

描述 III+ 插针、24-20、30AU/FL、连续料带式包装1 信号触点### 注必须遵照正确的装配程序以确保完全达到 IP65 等级。### AMP CPC 系列 5 和 65 系列电源连接器具有 3 极 Powerband 触点 6 系列电源连接器具有 8 个信号触点和 2 个 Powerband 触点 配合背壳使用时需要电线进入封条 面板插座随附法兰密封，以确保完全密封 这些完全密封的 IP65 电源连接器基于广受欢迎的标准 CPC 系列，采用精密成形的 Powerband 触点，单触点在隔离条件下最大能承受 45A 电流。 这些连接器由高耐电、耐冲击的 UL94V-0 级热塑材料制成，能提供经济和环境密封的方案。 ### 插头、插座和封条外壳材料 | 热塑性 ---|--- 易燃性等级 | UL94V-0 额定电流，单触点 | 电源 45A | 信号 13A 温度范围 | -50 → +125°C触芯, 引脚, 24-20AWG, 压接
数据手册 ---
制造商 TE Connectivity (泰科) TE Connectivity (泰科) TE Connectivity (泰科)
分类 插头、插座压接触点及配件连接器配件
封装 - - -
触点数 1 1 1
极性 Male Male Male
线规 20AWG ~ 24AWG 20AWG ~ 24AWG 20AWG ~ 24AWG
触点电镀 Gold, Tin over Nickel Gold Tin Lead
额定电流 13.0 A 13 A -
测试电流 - 13 A -
额定电流(Max) 13 A 13 A 13 A
工作温度(Max) 90 ℃ 105 ℃ 130 ℃
工作温度(Min) -55 ℃ -40 ℃ -55 ℃
额定电压 - 250 VAC -
长度 27.1 mm 27.48 mm -
宽度 2.92 mm 2.92 mm -
直径 - 1.57 mm -
封装 - - -
颜色 - Gold -
触点材质 Brass Brass Brass
材质 Brass Brass Brass
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Bulk Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
ELV标准 Compliant Compliant Non-Compliant
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/06/15 2015/06/15 -
ECCN代码 EAR99 EAR99 EAR99
HTS代码 8536699099 8536904000;8538904000 8538908080
