对比图

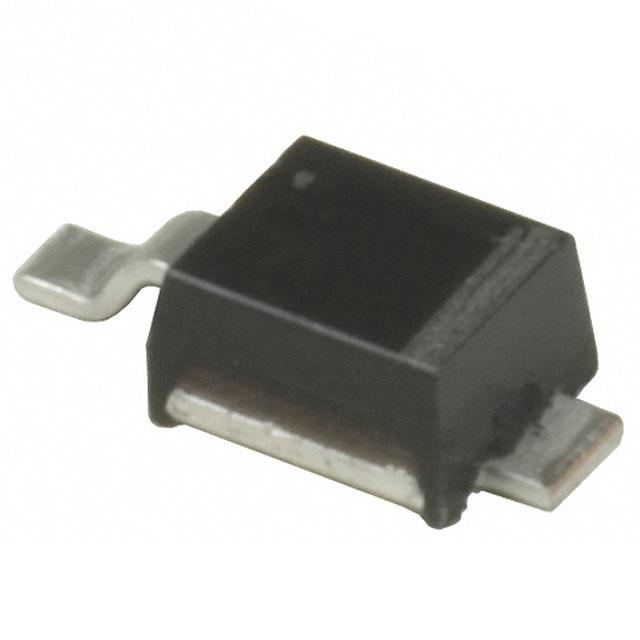

型号 1PMT48AT1 SMF48AT1G SMF36AT1G
描述 齐纳瞬态电压抑制器POWERMITE套餐 Zener Transient Voltage Suppressor POWERMITE PackageDiode TVS Single Uni-Dir 48V 1kW 2Pin SOD-123FL T/RON SEMICONDUCTOR SMF36AT1G TVS二极管, SMF Series, 单向, 36 V, 58.1 V, SOD-123FL, 2 引脚 新
数据手册 ---
制造商 ON Semiconductor (安森美) ON Semiconductor (安森美) ON Semiconductor (安森美)
分类 TVS二极管TVS二极管TVS二极管
安装方式 Surface Mount Surface Mount Surface Mount
封装 DO-216AA SOD-123FL SOD-123FL
引脚数 - 2 2
额定电压(DC) 48.0 V 48.0 V 36.0 V
额定功率 175 W 200 W 200 W
击穿电压 56.1 V 53.3 V 40 V
脉冲峰值功率 1000 W 200 W 200 W
最小反向击穿电压 53.3 V 53.3 V 40 V
工作电压 - 48 V -
电路数 - 1 1
钳位电压 - 77.4 V 58.1 V
测试电流 - 1 mA 1 mA
击穿电压 - 53.3 V 40 V
工作温度(Max) - 150 ℃ 150 ℃
工作温度(Min) - -55 ℃ -55 ℃
针脚数 - - 2
最大反向击穿电压 - - 44.2 V
长度 2.18 mm 2.90 mm 2.7 mm
宽度 2.05 mm 1.80 mm 1.65 mm
高度 1.15 mm 0.9 mm 0.9 mm
封装 DO-216AA SOD-123FL SOD-123FL
工作温度 -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ)
产品生命周期 Unknown Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC版本 - - 2015/12/17
ECCN代码 - EAR99 EAR99
