对比图

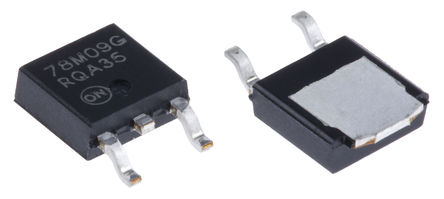

型号 BA17809FP-E2 UA78M09CKVURG3 MC78M09CDTG
描述 ROHM BA17809FP-E2 线性稳压器, 固定, 7809, 11.5V至26V输入, 9V和1A输出, TO-252-3正电压稳压器 POSITIVE-VOLTAGE REGULATORSMC78M00/MC78M00A 线性电压调节器,ON Semiconductor**ON Semiconductor**** MC78M00**/**MC78M00** 线性电压调节器是强大的设备,它组合了内部电流限制、热关闭以及输出晶体管安全操作区域保护。 它可用于在多种应用,包括本地和卡式电压调节。 提供 5 V、8 V、12 V、15 V、18 V、20 V 和 24 V 型号,与适当的散热片配合使用时,输出电流高达 500 mA。 提供无铅封装 ### 线性电压调节器,On Semiconductor
数据手册 ---
制造商 ROHM Semiconductor (罗姆半导体) TI (德州仪器) ON Semiconductor (安森美)
分类 稳压芯片稳压芯片稳压芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 3 3 3
封装 TO-252-3 TO-252-3 TO-252-3
无卤素状态 - - Halogen Free
输出接口数 1 1 1
输出电压 9 V 9 V 9 V
输出电流 1 A 500 mA 500 mA
针脚数 3 - 3
极性 - - P-Channel
跌落电压 2V @1A 2V @350mA 2V @350mA
输入电压(Max) 26 V 26 V 35 V
输入电压(Min) 11.5 V 11.5 V 11 V
输出电压(Min) - 9 V 9 V
输出电流(Max) 1 A 0.5 A 700 mA
工作温度(Max) 85 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ 0 ℃ 0 ℃
输入电压 11.5V ~ 26V 11.5V ~ 26V ≤35 V
输入电压(DC) 26.0V (max) 26.0V (max) -
耗散功率 10 W - -
耗散功率(Max) 10000 mW - -
精度 ±4 % - -
静态电流 - 4.60 mA -
输出电容类型 - Capacitor Free -
调节输出数 - 1 -
长度 - 6.6 mm 6.73 mm
宽度 - 6.1 mm 6.22 mm
高度 - 2.3 mm 2.38 mm
封装 TO-252-3 TO-252-3 TO-252-3
工作温度 -40℃ ~ 85℃ 0℃ ~ 125℃ 0℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 - 2015/06/15 2015/12/17
ECCN代码 - - EAR99
