LM13700N和LM13700N/NOPB

对比图

型号 LM13700N LM13700N/NOPB NE5517ANG

描述 LM13700双路运算跨导放大器与线性化二极管和缓冲器 LM13700 Dual Operational Transconductance Amplifiers with Linearizing Diodes and BuffersTEXAS INSTRUMENTS  LM13700N/NOPB  跨导放大器, 双路, 2个放大器, 18 V, 2 MHz, -5 V, 5 V, DIP双通道跨导放大器

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) ON Semiconductor (安森美)

分类 放大器、缓冲器放大器、缓冲器放大器、缓冲器

安装方式 Through Hole Through Hole Through Hole

引脚数 16 16 16

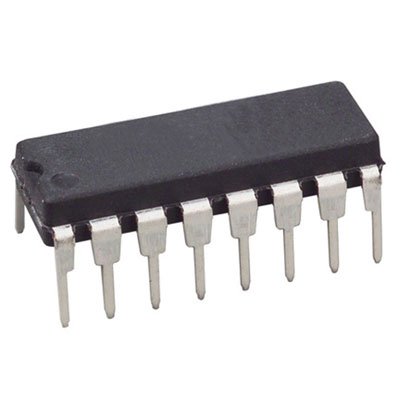

封装 PDIP-16 DIP-16 DIP-16

输出电流 20.0 mA 20.0 mA ≥350 A

供电电流 2.6 mA 2.6 mA 2.6 mA

电路数 2 2 2

通道数 2 2 2

耗散功率 570 mW 0.57 W 1500 mW

共模抑制比 80dB ~ 110dB 80 dB 80 dB

输入补偿漂移 0.00 V/K 0.00 V/K -

转换速率 50.0 V/μs 50.0 V/μs 50.0 V/μs

增益频宽积 2 MHz 2 MHz 2 MHz

输入补偿电压 300 µV 300 µV 400 µV

输入偏置电流 1 µA 1 µA 400 nA

工作温度(Max) 70 ℃ 70 ℃ 70 ℃

工作温度(Min) 0 ℃ 0 ℃ 0 ℃

耗散功率(Max) 570 mW 570 mW 1500 mW

共模抑制比(Min) 80 dB 75dB ~ 85dB 80 dB

电源电压(Max) 36 V 30V ~ 50V 30V ~ 50V

电源电压(Min) 10 V - 4 V

电源电压(DC) - 18.0 V 44.0 V

工作电压 - 36 V -

针脚数 - 16 -

带宽 - 2 MHz -

输入电压(Max) - 5 V -

输出电流(Max) - 650 µA -

输出电流(Min) - 350 µA -

增益带宽 - 2 MHz -

电源电压 - 18 V -

长度 19.05 mm 19.05 mm 19.55 mm

宽度 6.35 mm 6.35 mm 6.85 mm

高度 3.3 mm 3.3 mm -

封装 PDIP-16 DIP-16 DIP-16

工作温度 0℃ ~ 70℃ 0℃ ~ 70℃ 0℃ ~ 70℃

产品生命周期 Active Active Unknown

包装方式 Tube Tube Tube

RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free Lead Free

REACH SVHC标准 - No SVHC -

REACH SVHC版本 - 2015/06/15 -

ECCN代码 - - EAR99
