对比图

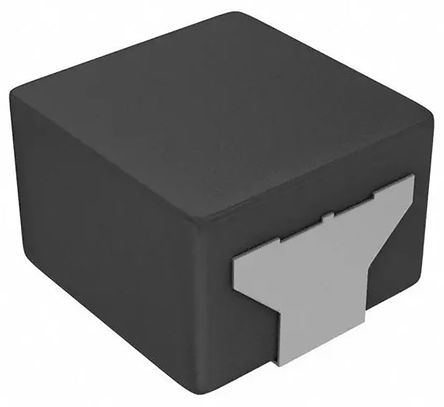

型号 IHLP4040DZER220M11 SRP1038A-220M ETQP4M220KVC
描述 薄型，高电流IHLP电感器 Low Profile, High Current IHLP InductorsBOURNS SRP1038A-220M 表面贴装功率电感器, AEC-Q200 SRP1038A系列, 22 µH, ± 20%, 屏蔽, 0.074 ohm, 5 AETQP4M 系列薄型扼流线圈Panasonic ETQP4M 扼流线圈是薄型、紧凑型解决方案。 ETQP4M 扼流线圈由金属合成芯技术制成，高度可靠，高温耐受性高达 +155°C。 铁合金磁性材料的使用可确保高偏置电流，同时绕组的低 RDC 和线芯的低涡流损失能够实现高效率。 这些扼流线圈具有低音频（蜂鸣）噪声。 这些扼流线圈设计用于汽车应用和恶劣条件，具有高抗振性。### 特点表面安装设计 薄型 在宽温度范围内的电感稳定性极佳 高效 出色的耐热性 高偏置电流 ### 产品应用信息ETQP4M 系列具有 AEC-Q200 资格，适用于汽车应用。 建议将这些扼流线圈作为噪声过滤器，用于需要峰值电流处理能力和高温操作的驱动电路中。 其他合适的应用包括直流/直流降压转换器和升压转换器。 ### 标准AEC-Q200### Panasonic 非标准 SMT 电感器（扼流圈）
数据手册 ---
制造商 VISHAY (威世) Bourns J.W. Miller (伯恩斯) Panasonic (松下)
分类 贴片电感贴片电感贴片电感
安装方式 Surface Mount Surface Mount -
封装 Non Standard 11mm x 10mm x 3.8mm 10.7mm x 10mm x 4mm
引脚数 - 2 2
额定电流 5 A 5 A -
容差 ±20 % ±20 % ±20 %
电感 22 µH 22 µH 22 µH
产品系列 IHLP - ETQP4M
电感公差 ±20 % ±20 % ±20 %
测试频率 100 kHz 100 kHz 0.1 MHz
电阻(DC） ≤66 mΩ ≤74 mΩ 0.066 Ω
工作温度(Max) 125 ℃ 150 ℃ 155 ℃
工作温度(Min) -55 ℃ -40 ℃ -55 ℃
电阻(DC Max) 0.066 Ω 0.074 Ω 0.066 Ω
自谐频率 - 8 MHz -
Q值 - 20 -
长度 10.92 mm 11 mm 10.7 mm
高度 4 mm 3.8 mm 4 mm
封装 Non Standard 11mm x 10mm x 3.8mm 10.7mm x 10mm x 4mm
宽度 - 10 mm -
工作温度 -55℃ ~ 125℃ -40℃ ~ 150℃ -
产品生命周期 Active Active Unknown
包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)
最小包装 - - 1000
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free 无铅 -
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2016/06/20 -
