对比图

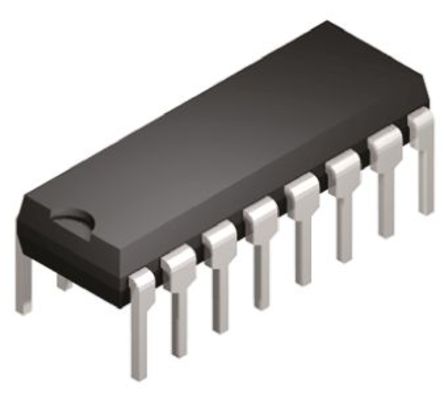

型号 74HCT4538N CD74HCT4538E 74HCT4538D
描述 NXP 74HCT4538N 芯片, 74HCT CMOS逻辑器件TEXAS INSTRUMENTS CD74HCT4538E 芯片, 多谐振荡器, MONO, 双路, 23NS, DIP-16NXP 74HCT4538D 芯片, 逻辑电路 - 74HCT, 多谐振荡器, SO16
数据手册 ---
制造商 NXP (恩智浦) TI (德州仪器) NXP (恩智浦)
分类 触发器触发器触发器
安装方式 Through Hole Through Hole Surface Mount
引脚数 16 16 16
封装 DIP PDIP-16 SOIC
电源电压(DC) 4.50V (min) 5.00 V, 5.50 V (max) 4.50V (min)
输出电流 4 mA 4.00 mA 4 mA
针脚数 16 16 16
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -55 ℃ -40 ℃
电源电压(Max) 5.5 V 5.5 V 5.5 V
电源电压(Min) 4.5 V 4.5 V 4.5 V
数字逻辑电平 - CMOS -
电路数 - 2 -
位数 - 2 -
电压波节 - 5.00 V -
电源电压 - 4.5V ~ 5.5V -
逻辑门个数 2 - -
上升时间 6.00 ns - -
长度 19.5 mm 19.3 mm 10 mm
宽度 6.48 mm 6.35 mm 4 mm
高度 3.2 mm 4.57 mm 1.45 mm
封装 DIP PDIP-16 SOIC
产品生命周期 Unknown Active Unknown
包装方式 Each Tube Each
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/12/17 2015/06/15 2015/12/17
工作温度 - -55℃ ~ 125℃ -
ECCN代码 - EAR99 -
