对比图
型号 M40-1100400 SHR-04V-S-B 51021-0400

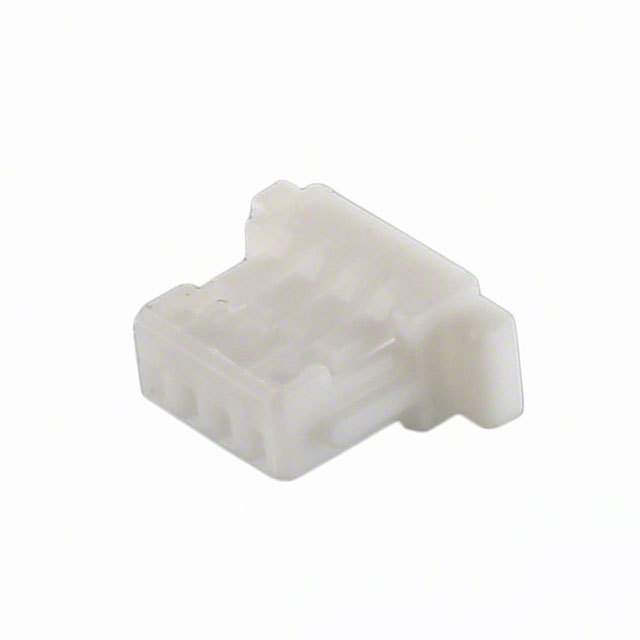

描述 HARWIN M40-1100400 线至板连接器, M40系列, 4 触点, 插座, 1 mm, 压接, 1 排JST (JAPAN SOLDERLESS TERMINALS) SHR-04V-S-B 连接器外壳, SH系列, 插座, 4 路, 1 mm, SSH-003T-P0.2-H ContactsMOLEX 51021-0400 1.25mm间距PicoBlade线至线和线至板外壳, 母, 4路
数据手册 ---
制造商 Harwin JST (日本压着端子) Molex (莫仕)
分类 连接器外壳连接器外壳连接器外壳
引脚数 - 4 -
封装 - P=1.0mm -
引脚间距 - 1.00 mm 1.25 mm
安装方式 PCB - PCB
触点数 4 4 4
极性 Female Female Female
额定电压(AC) 50.0 V 50.0 V 125 V
额定电流 1 A 1 A 1.00 A
绝缘电阻 100 MΩ 100 MΩ 100 MΩ
排数 1 1 1
易燃性等级 UL 94 V-0 UL 94 V-0 -
针脚数 4 4 4
接触电阻 - 20 mΩ 20.0 mΩ
额定电流(Max) 1 A 1 A 1A/触头
工作温度(Max) 85 ℃ 85 ℃ -
工作温度(Min) -25 ℃ -25 ℃ -
触点电镀 - - Tin
灼热丝测试标准 - - Non-Compliant
无卤素状态 - - Not Low Halogen
额定电压(Max) - - 125 V
长度 7 mm 7 mm 6.75 mm
宽度 5 mm 2.80 mm 3.95 mm
高度 2.8 mm 5 mm 3.2 mm
封装 - P=1.0mm -
引脚间距 - 1.00 mm 1.25 mm
颜色 Natural Natural Natural
工作温度 -25℃ ~ 85℃ -25℃ ~ 85℃ -40℃ ~ 85℃
外壳颜色 - - Natural
触点材质 - - Phosphor Bronze
外壳材质 - - Nylon
材质 Thermoplastic - -
产品生命周期 Active Active Active
包装方式 - Bulk Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/12/17 2015/12/17 -
