对比图

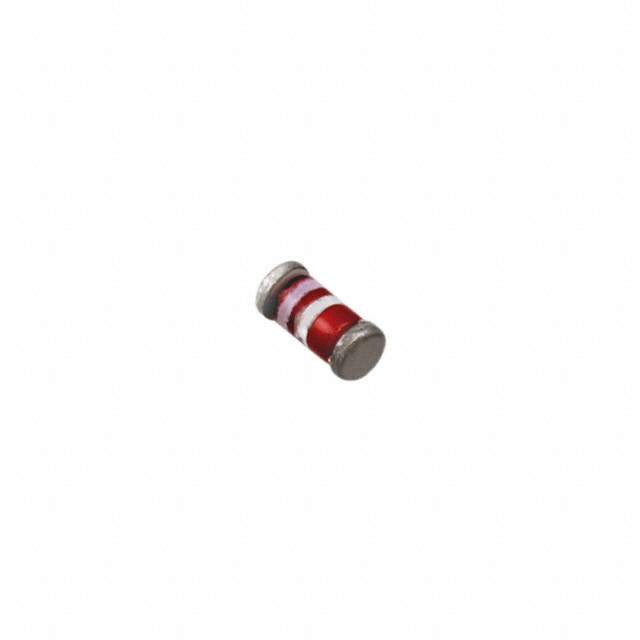

型号 JAN1N970BUR-1 TZMC24-GS08 TZM5252B-GS08
描述 硅500 mW的稳压二极管 Silicon 500 mW Zener Diodes齐纳二极管 500mW，TZM 系列，Vishay SemiconductorVishay 的表面安装 (SMT) 齐纳二极管额定值为 500mW，击穿电压范围从 3.3 至 75V### 齐纳二极管，Vishay Semiconductor齐纳二极管 500mW，TZM52xxB 系列，Vishay Semiconductor小信号齐纳二极管 超剧烈反向特性 非常高的稳定性 低反向电流电平 容差 ±5% 符合 AEC-Q101### 齐纳二极管，Vishay Semiconductor
数据手册 ---
制造商 Microsemi (美高森美) VISHAY (威世) VISHAY (威世)
分类 齐纳二极管齐纳二极管齐纳二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 2
封装 DO-213AA SOD-80 SOD-80
容差 ±5 % - -
正向电压 1.1V @200mA 1.5 V 1.1 V
耗散功率 500 mW 500 mW 0.5 W
测试电流 5.2 mA 5 mA 5.2 mA
稳压值 24 V 24 V 24 V
额定功率(Max) 500 mW 500 mW 500 mW
工作温度(Max) 175 ℃ 175 ℃ 175 ℃
工作温度(Min) -65 ℃ -65 ℃ -65 ℃
稳压电流 - - 200 mA
正向电压(Max) - - 1.1V @200mA
耗散功率(Max) - 500 mW 500 mW
击穿电压 - 24.0 V -
针脚数 - 2 -
封装 DO-213AA SOD-80 SOD-80
长度 - 3.7 mm 3.7 mm
宽度 - 1.6 mm 1.6 mm
高度 - 1.6 mm 1.6 mm
工作温度 -65℃ ~ 175℃ -65℃ ~ 175℃ 175 ℃
产品生命周期 Active Active Active
包装方式 Bag Tape & Reel (TR) Tape & Reel (TR)
最小包装 - 2500 2500
RoHS标准 Non-Compliant
含铅标准 Lead Free Lead Free
