对比图

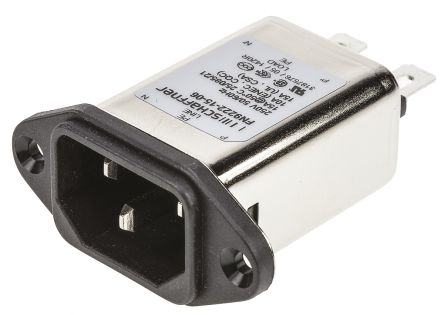

型号 FN9222-15-06 FN9222R-15-06
描述 FN9222 IEC 950 - 紧凑型高性能Schaffner 的 FN9222 IEC 输入滤波器外形小巧，结合了 IEC 输入和电源滤波器，具有极佳的滤波器衰减。 在电流额定值、输出连接、安装可能性和滤波器上设计了非常多的选择，可为您提供所需的解决方案。 可用于多种应用，例如便携式电气和电子设备、家用设备、单相和开关模式电源、测试和测量设备、医疗设备和机架安装设备。卓越性能/尺寸比 频率直流至 400Hz 可选医疗版本（B 型）符合 IEC/EN 60601-1 咬接式型号（S 和 S1型） 热入口型号（HI 型） 可选过电压保护（Z 型） 不同的输出连接提供最大的装配灵活性 ### 认可UL 认证、CSA 认证（所有型号）；VDE、SEV、SEMKO（最高 10A） ### Schaffner FN 型 92XX 和 FN32X 系列### Schaffner FN 92XX 和 FN32X 系列这些高性能过滤器包括其它的电容器，可在过滤器输入和输出端提供带电与中性间 X2 类电容器。SCHAFFNER FN9222R-15-06 IEC滤波器, IEC, 电源, 15 A, 250 VAC, 190 µA, 100 nF, 75 µH
数据手册 --
制造商 Schaffner Schaffner
分类 电源滤波器电源滤波器
安装方式 Panel, Flange, Solder Flange
封装 Module Module
触点数 3 3
极性 Male Male
额定电压(DC) - 250 V
额定电压(AC) 250 V 250 V
额定电流 15 A 15 A
电容 0.1 µF 0.1 µF
针脚数 3 3
电感 75 µH 0.075 mH
额定电流(Max) 15 A 15 A
工作温度(Max) 85 ℃ 85 ℃
工作温度(Min) -25 ℃ -25 ℃
额定电压(Max) 250 VAC 250 VAC
额定电压 250 VAC 250 VAC
额定电压(AC Max) 250 V 250 V
长度 - 48 mm
宽度 48 mm 22.5 mm
高度 22.5 mm 22.5 mm
封装 Module Module
工作温度 -25℃ ~ 85℃ -25℃ ~ 85℃
产品生命周期 Active Active
包装方式 Bulk Bulk
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC
REACH SVHC版本 2015/12/17 2015/12/17
ECCN代码 EAR99 EAR99
HTS代码 8548900100 8548900100
