对比图
型号 PEMH2 PEMH2,115 NSBC144EDXV6T5G

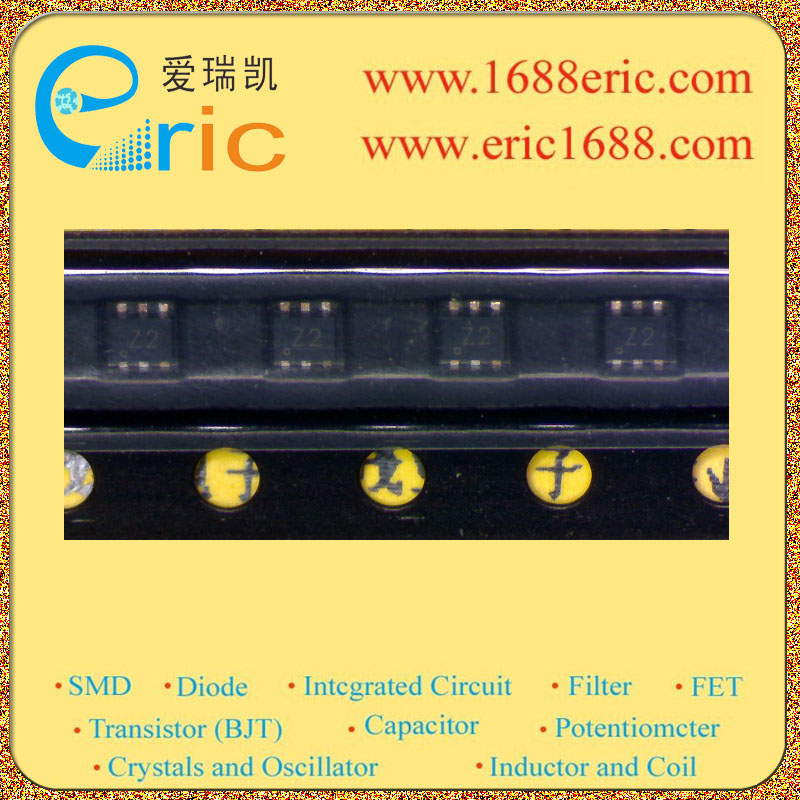

描述 PEMH2 NPN+NPN复合带阻尼三极管 50V 100mA HEF=80 R1=R2=10KΩ 300mW/0.3W SOT-563/SOT666 标记Z2 开关电路 逆变器 接口电路 驱动电路SOT-666 NPN 50V 100mA双NPN偏置电阻晶体管R1 = 47 K， R 2 = 47 ķ Dual NPN Bias Resistor Transistors R1 = 47 K , R2 = 47 K
数据手册 ---
制造商 NXP (恩智浦) NXP (恩智浦) ON Semiconductor (安森美)
分类 双极性晶体管双极性晶体管双极性晶体管
安装方式 - Surface Mount Surface Mount
引脚数 - 6 6
封装 SOT-563 SOT-666-6 SOT-563-6
额定电压(DC) - - 50.0 V
额定电流 - - 100 mA
极性 NPN NPN NPN
耗散功率 - 300 mW 357 mW
击穿电压(集电极-发射极) 50 V 50 V 50 V
集电极最大允许电流 100mA 100mA 100mA
最小电流放大倍数(hFE) - 80 @5mA, 5V 80 @5mA, 10V
最大电流放大倍数(hFE) - - 80
额定功率(Max) - 300 mW 500 mW
工作温度(Max) - 150 ℃ 150 ℃
工作温度(Min) - -65 ℃ -55 ℃
耗散功率(Max) - 300 mW 500 mW
长度 - - 1.6 mm
宽度 - - 1.2 mm
高度 - 0.6 mm 0.55 mm
封装 SOT-563 SOT-666-6 SOT-563-6
工作温度 - -65℃ ~ 150℃ -55℃ ~ 150℃
产品生命周期 Unknown Active Active
包装方式 - Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ECCN代码 - - EAR99
