对比图

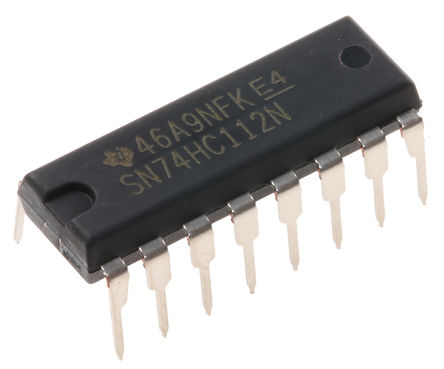

型号 74HCT173N CD74HCT173E SN74HC112N
描述 四D- FL型IP- FL操作;正边沿触发;三态 Quad D-type flip-flop; positive-edge trigger; 3-stateTEXAS INSTRUMENTS CD74HCT173E 触发器, 三态非反相, 正沿, D, 17 ns, 60 MHz, 7.8 mA, DIP, 16 引脚TEXAS INSTRUMENTS SN74HC112N 触发器, 清零和预设, 互补输出, 负沿, JK, 13 ns, 24 MHz, 5.2 mA, DIP, 16 引脚
数据手册 ---
制造商 NXP (恩智浦) TI (德州仪器) TI (德州仪器)
分类 触发器触发器触发器
安装方式 Through Hole Through Hole Through Hole
引脚数 16 16 16
封装 PDIP DIP-16 DIP-16
频率 - 60 MHz 24 MHz
电源电压(DC) 5.00 V 5.00 V, 5.50 V (max) 2.00V ~ 6.00V
输出接口数 - 4 1
输出电流 - 7.8 mA 5.2 mA
电路数 - 4 2
通道数 - 4 2
针脚数 - 16 16
时钟频率 - 60 MHz 60 MHz
位数 4 4 2
传送延迟时间 - - 26.0 ns
极性 Non-Inverting, Inverting Non-Inverting Non-Inverting, Inverting
电压波节 - - 6.00 V, 5.00 V, 2.00 V
输入电容 - 10 pF 3 pF
输出电流驱动 - - -1.00 mA
输入数 - 4 2
工作温度(Max) - 125 ℃ 85 ℃
工作温度(Min) - -55 ℃ -40 ℃
电源电压 - 4.5V ~ 5.5V 2V ~ 6V
电源电压(Max) - 5.5 V 6 V
电源电压(Min) - 4.5 V 2 V
长度 - 19.3 mm 19.3 mm
宽度 - 6.35 mm 6.35 mm
高度 - 4.57 mm 4.57 mm
封装 PDIP DIP-16 DIP-16
工作温度 - -55℃ ~ 125℃ (TA) -40℃ ~ 85℃
产品生命周期 Unknown Active Active
包装方式 Bulk Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2015/06/15 2015/06/15
ECCN代码 - EAR99 -
