对比图
型号 IHLP4040DZER4R7M01 SRP1040-4R7M SRP1038A-4R7M

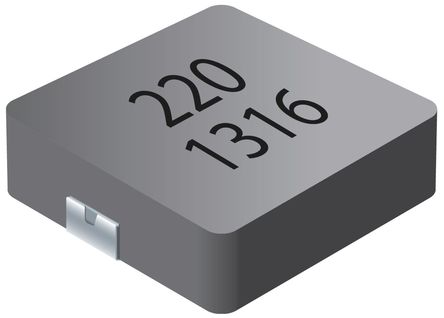

描述 VISHAY IHLP4040DZER4R7M01 表面贴装功率电感器, IHLP-4040DZ-01系列, 4.7 µH, ± 20%, 屏蔽, 0.0165 ohm, 9.5 ABOURNS SRP1040-4R7M. 功率电感, 4.7uH, 13ABOURNS SRP1038A-4R7M 表面贴装功率电感器, AEC-Q200 SRP1038A系列, 4.7 µH, ± 20%, 屏蔽, 0.0155 ohm, 10 A
数据手册 ---
制造商 Vishay Semiconductor (威世) Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯)
分类 贴片电感电感贴片电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 2
封装 10.92mm x 10.3mm x 4mm 11.8mm x 10.5mm x 4.2mm 11mm x 10mm x 3.8mm
额定电流 - 8 A 10 A
容差 ±20 % ±20 % ±20 %
电感 4.7 µH 4.7 µH 4.7 µH
电感公差 ±20 % ±20 % ±20 %
测试频率 100 kHz 100 kHz 100 kHz
电阻(DC） - ≤14 mΩ ≤15.5 mΩ
工作温度(Max) 125 ℃ 125 ℃ 150 ℃
工作温度(Min) -55 ℃ -40 ℃ -40 ℃
电阻(DC Max) 0.0165 Ω 0.014 Ω 0.0155 Ω
自谐频率 5.00 MHz - 16 MHz
Q值 - - 20
电阻 15.0 mΩ - -
共振频率 5.00 MHz - -
屏蔽 Yes - -
长度 10.92 mm 11.8 mm 11 mm
宽度 10.3 mm 10.5 mm 10 mm
高度 4 mm 4.2 mm 3.8 mm
封装 10.92mm x 10.3mm x 4mm 11.8mm x 10.5mm x 4.2mm 11mm x 10mm x 3.8mm
工作温度 -55℃ ~ 125℃ -55℃ ~ 150℃ -40℃ ~ 150℃
产品生命周期 - End of Life Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free 无铅
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 - 2016/06/20 2016/06/20
香港进出口证 - - NLR
