对比图
型号 M74VHC1GT08DFT1G M74VHC1GT08DFT2G MC74VHC1GT08DF1G
描述 2输入与门/CMOS逻辑电平转换器2输入与门/CMOS逻辑电平转换器AND Gate 1Element 2IN CMOS Automotive 5Pin SC-70 T/R
数据手册 ---
制造商 ON Semiconductor (安森美) ON Semiconductor (安森美) ON Semiconductor (安森美)
分类 逻辑芯片逻辑芯片逻辑控制器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 5 5 5

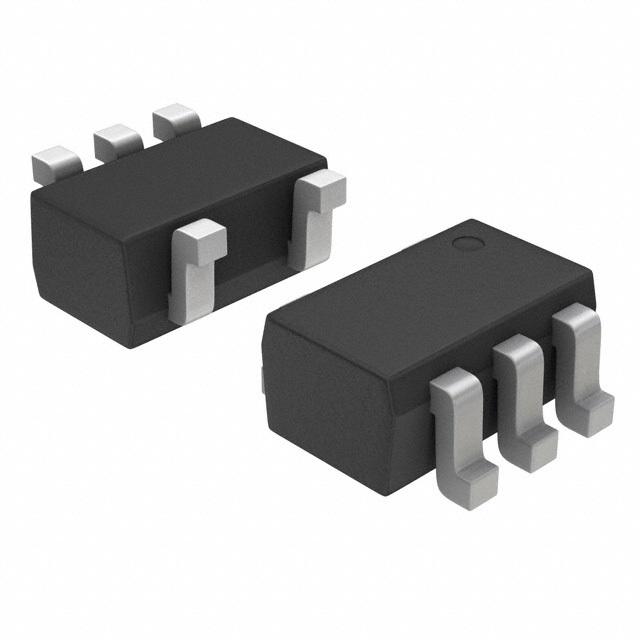

封装 SC-70-5 SC-70-5 SC-70-5
电源电压(DC) 3.00V (min) 5.00 V 5.50V (max)
无卤素状态 Halogen Free Halogen Free -
输出接口数 1 1 -
输出电流 8 mA - -
电路数 1 1 1
针脚数 5 - -
逻辑门个数 1 1 1
输入数 2 2 2
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
电源电压 3V ~ 5.5V 3V ~ 5.5V 3V ~ 5.5V
电源电压(Max) 5.5 V - -
电源电压(Min) 3 V - -
长度 2.2 mm 2.2 mm -
宽度 1.35 mm 1.35 mm -
高度 1 mm 1 mm -
封装 SC-70-5 SC-70-5 SC-70-5
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
产品生命周期 Active Active Unknown
包装方式 Cut Tape (CT) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - -
ECCN代码 EAR99 EAR99 -
