对比图

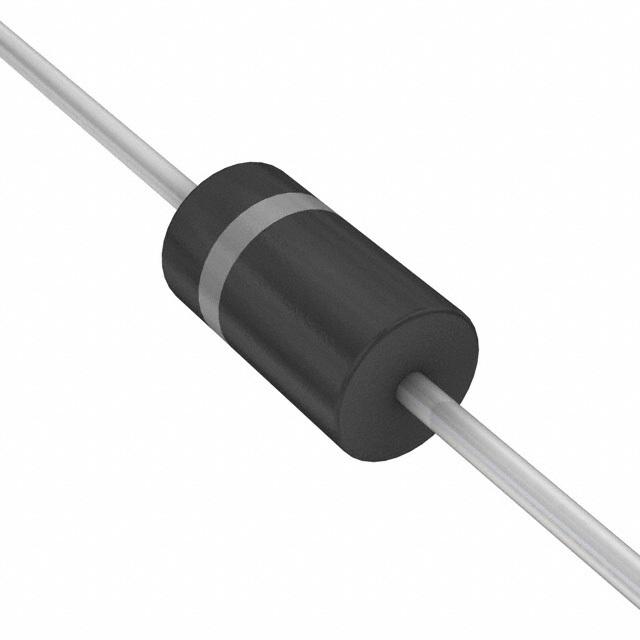

型号 P6KE9.1AG 1.5KE9.1ARL4G 1.5KE91ARL4G
描述 ESD 抑制器/TVS 二极管 9.1V 600W Unidirectional1N6267A 系列 9.55 V 1500 W 单向 齐纳 瞬态电压抑制二极管1N6267A 系列 125 V 1500 W 单向 齐纳瞬态电压抑制二极管
数据手册 ---
制造商 ON Semiconductor (安森美) ON Semiconductor (安森美) ON Semiconductor (安森美)
分类 TVS二极管TVS二极管TVS二极管
安装方式 Through Hole Through Hole Through Hole
引脚数 - 2 2
封装 017AA-18 DO-201AD DO-201AD-2
无卤素状态 - Halogen Free Halogen Free
击穿电压 8.65 V 8.65 V 91 V
电路数 - 1 1
耗散功率 - 1.5 kW 1.5 kW
钳位电压 13.4 V 13.4 V 125 V
最大反向电压（Vrrm） 7.78V 7.78V 77.8V
测试电流 - 1 mA 1 mA
脉冲峰值功率 600 W 1500 W 1500 W
最小反向击穿电压 8.65 V 8.65 V 86.5 V
击穿电压 - 8.65 V 86.5 V
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -55 ℃ 65 ℃ 65 ℃
工作电压 7.78 V - -
长度 - 9.5 mm 9.5 mm
封装 017AA-18 DO-201AD DO-201AD-2
工作温度 -55℃ ~ 150℃ (TJ) -65℃ ~ 175℃ (TJ) -65℃ ~ 175℃ (TJ)
产品生命周期 Unknown Active Active
包装方式 Bulk Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ECCN代码 - EAR99 EAR99
