TSW-102-07-S-D和TSW-102-07-T-D-004

对比图

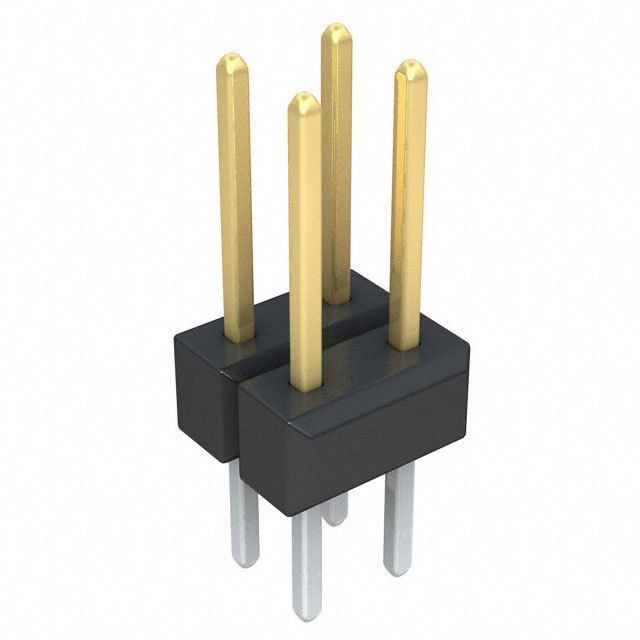

型号 TSW-102-07-S-D TSW-102-07-T-D-004 0010897042

描述 Conn Unshrouded Header HDR 4POS 2.54mm Solder ST Thru-Hole2.54mm 方针2.54毫米（ .100“ ）间距C- Grid®分离针座，双排，垂直，耐高温， 4回路， 0.38μm （ 15μ ”），金（Au ）选择性电镀 2.54mm (.100") Pitch C-Grid® Breakaway Header, Dual Row, Vertical, High Temperature, 4 Circuits, 0.38μm (15μ") Gold (Au) Selective Plating

数据手册 ---

制造商 Samtec (申泰电子) Samtec (申泰电子) Molex (莫仕)

分类 板对板连接器插头插座插头插座

安装方式 Through Hole Through Hole Through Hole

封装 - - -

引脚间距 2.54 mm 2.54 mm -

触点数 4 4 4

极性 Male Male Male

触点电镀 Gold Tin -

排数 2 2 2

额定电流(Max) 6.3A/触头 6.3A/触头 3A/触头

工作温度(Max) - 105 ℃ 105 ℃

工作温度(Min) - -55 ℃ -40 ℃

额定电压(Max) - 550 VAC 250 V

针脚数 4 - 4

绝缘电阻 - - 1000 MΩ

拔插次数 - - 50

接触电阻(Max) - - 15 mΩ

高度 8.38 mm 8.38 mm 8.39 mm

封装 - - -

引脚间距 2.54 mm 2.54 mm -

长度 5.08 mm - -

宽度 5.08 mm - -

触点材质 Phosphor Bronze Phosphor Bronze Copper Alloy

外壳颜色 Black - Black

颜色 Black - -

工作温度 -55℃ ~ 125℃ - -

外壳材质 Plastic - -

产品生命周期 Active Active Unknown

包装方式 Bulk Bulk Bag

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free - Lead Free

ECCN代码 EAR99 - -
