对比图

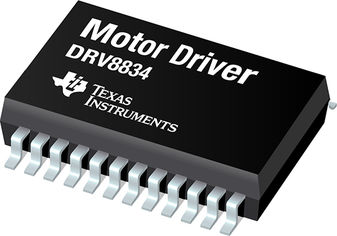

型号 DRV8834RGER DRV8834RGET DRV8834PWP
描述 双桥步进电机或直流电动机驱动器 DUAL BRIDGE STEPPER OR DC MOTOR DRIVERTEXAS INSTRUMENTS DRV8834RGET 芯片, 电机驱动器, 双路 H桥, 24VQFNTEXAS INSTRUMENTS DRV8834PWP 芯片, 步进电机驱动器, 1.5A, HTSSOP-24
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 电机驱动器电机驱动器电机驱动器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 24 24 24
封装 VQFN-24 VQFN-24 HTSSOP-24
电源电压(DC) - 2.50V (min) 2.50V (min)
输出接口数 - 1 2
输出电压 - - 500 mV
输出电流 1.5 A 1.5 A 1.5 A
针脚数 - 24 24
漏源极电阻 - 305 mΩ 305 mΩ
开关频率 - 42.5 kHz 42.5 kHz
工作温度(Max) 85 ℃ 150 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
电源电压 2.5V ~ 10.8V 2.5V ~ 10.8V 2.5V ~ 10.8V
电源电压(Max) - 11 V 11 V
电源电压(Min) - 2.5 V 2.5 V
长度 - 4.15 mm 7.9 mm
宽度 - 4.15 mm 4.5 mm
高度 0.88 mm 0.95 mm 1.05 mm
封装 VQFN-24 VQFN-24 HTSSOP-24
工作温度 -40℃ ~ 150℃ (TJ) -40℃ ~ 150℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Each Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2015/06/15 2015/06/15
ECCN代码 EAR99 EAR99 EAR99
香港进出口证 NLR - -
