对比图

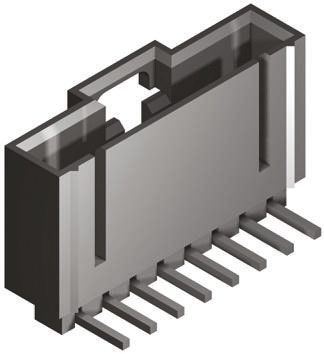

型号 0705530003 70553-0108 70553-0038
描述 2.54毫米（ .100“ ）间距SL ™接头，低调，单列，直角， 0.120 ”口袋，带罩， 4回路， 0.38μm （ 15μ “），金（Au ）选择性电镀，锡（Sn ） PC尾电镀 2.54mm (.100") Pitch SL™ Header, Low Profile, Single Row, Right Angle, .120" Pocket,Shrouded, 4 Circuits, 0.38μm (15μ") Gold (Au) Selective Plating, Tin (Sn) PC Tail PlatingMOLEX 70553-0108 线至板连接器, SL 70553系列, 4 触点, 针座, 2.54 mm, 通孔安装, 1 排MOLEX 70553-0038 连接器, PCB
数据手册 ---
制造商 Molex (莫仕) Molex (莫仕) Molex (莫仕)
分类 连接器配件线对板连接器线对板连接器
安装方式 Through Hole Through Hole Through Hole
引脚间距 - 2.54 mm 2.54 mm
触点数 4 4 4
极性 - Male Male
触点电镀 - Gold Tin
额定电压(DC) - 250 V 250 V
额定电流 - 3 A 3 A
绝缘电阻 - 1000 MΩ 1000 MΩ
排数 1 1 1
灼热丝测试标准 - Non-Compliant Non-Compliant
无卤素状态 - Not Low Halogen Not Low Halogen
方向 - Right Angle Right Angle
电路数 - 4 4
易燃性等级 - UL 94 V-0 UL 94 V-0
针脚数 4 4 4
拔插次数 - 50 25
额定电流(Max) 3A/触头 3A/触头 3A/触头
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
额定电压(Max) - 250 V 250 V
额定电压 250 V 250 V 250 V
接触电阻(Max) 30 mΩ 30 mΩ 30 mΩ
高度 6.99 mm 6.99 mm 6.99 mm
引脚间距 - 2.54 mm 2.54 mm
长度 - - 12.71 mm
宽度 - - 13.59 mm
外壳颜色 Black Black Black
颜色 Black Black Black
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
材质 - Brass Brass
工作温度 -40℃ ~ 105℃ -40℃ ~ 105℃ 40℃ ~ 105℃
外壳材质 - Polyester Thermoplastic
产品生命周期 Unknown Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ELV标准 - Compliant Compliant
REACH SVHC版本 - - 2016/06/20
