对比图
型号 DNF14-250-C MNG14-250DFX 8-640905-1

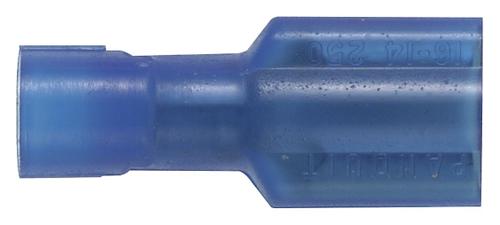

描述 PANDUIT DNF14-250-C 母型预绝缘无焊接线接头3M MNG14-250DFX 接线端子, 插片式, 母, 0.25英寸, 压接, 蓝色TE Connectivity PIDG Faston 250 插座电线压接端子PIDG（预绝缘金刚石把手）FASTON 250 插座电线压接接线端子，设计用于在最恶劣的电路环境中实现一致的可靠性。 这些 PIDG 插座接线端子包括精密成型的高导电性铜主体和套管。 电线套管外包铜和尼龙颜色编码套管。 包围套管的铜套管在压接之后提供改进的电线绝缘支持，让电线可以弯曲而不会磨损绝缘层或破坏导线。 尼龙套管按照电线尺寸进行颜色编码，以帮助标识。 PIDG 插座接线端子电线套管的内部是锯齿，可在压接之后提供最大接触和抗张强度。 这些 PIDG 接线端子的结构和使用专业工具模具可在压接压力下实现一致的绝缘厚度。 此压力然后均匀传输至压接区域中心，以产生一致可靠的压接。 这些 PIDG 插座接线端子还具有漏斗形入口，可防止线束后退，并可在高速生产期间快速插入电线。 提供各种电线尺寸，这些 PIDG 插座接线端子为广泛的布线应用提供多用途解决方案高导电性铜主体 铜套管，用于改进电线绝缘支持 电线套管中的锯齿，确保最大接触和抗张强度 颜色编码套管，易于标识电线尺寸和工具 漏斗形电线入口，易于插入电线 设计能实现可靠一致的压接 ### 应用这些 PIDG 电线接线端子适用于具有多种接线端子的广泛应用，符合或超过 MIL-T-7928、II 型、1 类和 2 类的要求。 应用包括：仪器/控制、照明、电源、面板盒、运输、提升设备、电动机、航空航天和电器。 ### TE Connectivity PIDG 接线端子
数据手册 ---
制造商 Panduit (泛达) 3M TE Connectivity (泰科)
分类 端子端子端子
安装方式 Quick Connect Surface Mount Quick Connect
封装 100 - -
极性 Female - Female
线规 14AWG ~ 16AWG - 14AWG ~ 16AWG
触点电镀 Tin Tin Tin
额定电压 - - 300 VAC
工作温度(Max) 90 ℃ - -
额定电压(Max) 300 V - -
长度 21.08 mm - 22.86 mm
宽度 17.37 mm - 7.62 mm
封装 100 - -
颜色 Blue - Blue
触点材质 Copper - Brass
材质 Brass - Brass
绝缘材质 Nylon - Nylon
产品生命周期 Active - Active
包装方式 Bulk - Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free - Lead Free
ELV标准 - - Compliant
REACH SVHC版本 2015/12/17 - -
ECCN代码 - - EAR99
HTS代码 - - 8536904000
