对比图

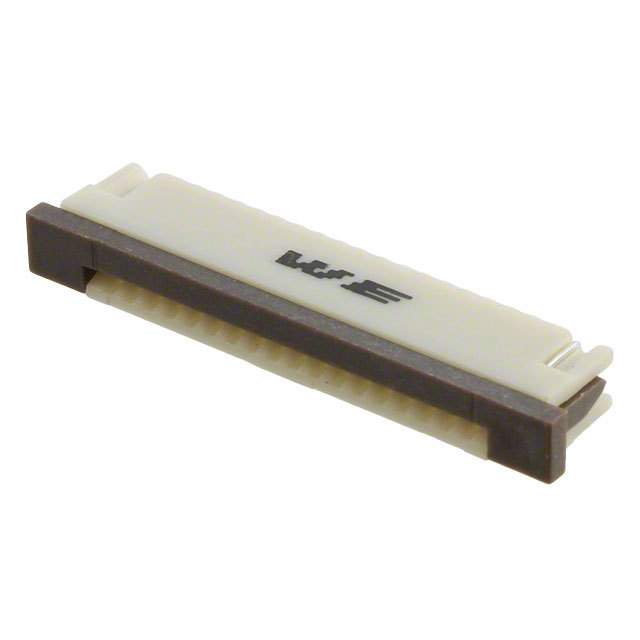

型号 68611814422 SFW18R-1STE9LF SFW18R-1STE1LF
描述 WURTH ELEKTRONIK 68611814422 连接器, FFC/ FPC板, ZIF, 18 触点, 插头, 1 mm, 表面安装 , 底部AMPHENOL FCI SFW18R-1STE9LF 连接器, FFC/ FPC板, 直角, SFW-R系列, 18 触点, 插座, 1 mm, 表面安装 , 底部AMPHENOL FCI SFW18R-1STE1LF 连接器, FFC/FPC, 母, 18路, 1排
数据手册 ---
制造商 Wurth Electronics (伍尔特) FCI Electronics (法马通) FCI Electronics (法马通)
分类 连接器连接器连接器
安装方式 Surface Mount Surface Mount Surface Mount
引脚间距 - - 1.00 mm
触点数 18 18 18
极性 Male Female Female
触点电镀 Tin, Tin over Nickel Tin Tin
额定电流 1 A 1 A 1 A
排数 1 1 1
针脚数 18 18 18
拔插次数 25 20 20
额定电压 125 V 100 V 100 V
绝缘电阻 - 500 MΩ 500 MΩ
工作温度(Max) - 105 ℃ 105 ℃
工作温度(Min) - -55 ℃ -55 ℃
额定电流(Max) - - 1A/触头
接触电阻(Max) - - 30 mΩ
外壳颜色 Beige Brown Brown
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
工作温度 -25℃ ~ 85℃ -55℃ ~ 105℃ -55℃ ~ 105℃
产品生命周期 Discontinued at Digi-Key Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2014/06/16 2015/06/15 2015/06/15
长度 - 23.8 mm 23.8 mm
宽度 - 7.3 mm 6 mm
高度 - 2.7 mm 2.7 mm
引脚间距 - - 1.00 mm
