对比图
型号 M80-5103422 M80-5103442

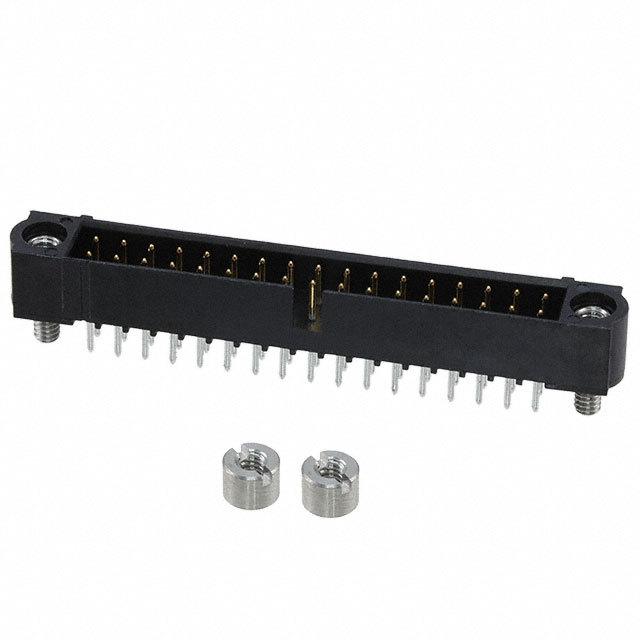

描述 集管和线壳 17+17 POS VERT MALE 3mm TAIL W/JS TIN/LDHARWIN M80-5103442 线至板连接器, 双列直插式, Datamate J-Tek M80-5系列, 34 触点, 插头, 2 mm, 通孔安装, 2 排
数据手册 --
制造商 Harwin Harwin
分类 插头插座线对板连接器
安装方式 Through Hole Through Hole
引脚间距 - 2.00 mm
触点数 34 34
极性 - Male
触点电镀 - Gold
额定电流 2.2A/触头 2.2A/触头
绝缘电阻 100 MΩ 100 MΩ
排数 2 2
易燃性等级 - UL 94 V-0
针脚数 34 34
接触电阻 - 25.0 mΩ
拔插次数 - 500
额定电压 800 V 800 V
额定电流(Max) 3 A -
工作温度(Max) 125 ℃ -
工作温度(Min) -55 ℃ -
接触电阻(Max) 25 mΩ -
长度 - 44.0 mm
宽度 - 5.55 mm
高度 - 5.60 mm
引脚间距 - 2.00 mm
外壳颜色 Black Black
颜色 - Black
触点材质 Phosphor Bronze Beryllium Copper
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃
产品生命周期 Active Active
包装方式 Tube Tube
RoHS标准 Non-Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free
REACH SVHC标准 - No SVHC
REACH SVHC版本 - 2015/12/17
