对比图
型号 DF11GZ-10DP-2V(20) DF11G-10DP-2V(20) DF11CZ-10DP-2V(27)

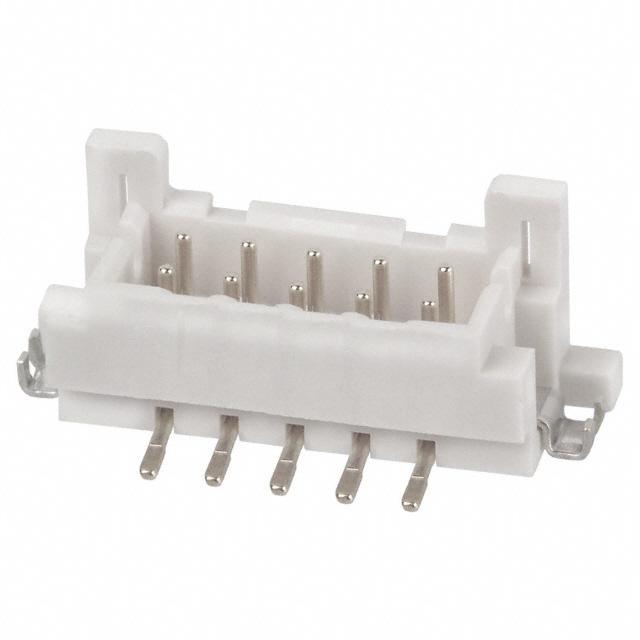

描述 10 位置 2mm 间距 双排 (2x5) 直 表面贴装（SMT）针座DF 系列 10 触点 双排 2 mm 间距 直 表面贴装 插头 连接器Hirose 2mm 节距 SMT 直向引脚管座连接器 - DF 11 系列DF11 系列直向、SMT 安装、板对线、双排引脚管座连接器，触点节距 2mm。 这些 2mm 印刷电路板安装双排有罩管座连接器具有一个紧凑型、5mm 宽、UL94V-0 聚酰胺、4 暗线盒式主体，并带有镀锡或镀金黄铜触点。### 注DF11 2mm SMT 引脚管座连接器，部件号 DF11CZ-xxxx-xx(27)，带镀锡触点 DF11 2mm SMT 引脚管座连接器，部件号 DF11C-xxxx-xx(57)，带镀金触点### 2.0mm 双排连接器 - Hirose DF11### 2.0mm 双排连接器 - Hirose压接类型板到线连接器系列 双排 2mm 节距触点 压缩 5mm 宽度 AWG 22 到 30 简单的锁定机制 肋纹防止错误插入 ### 标准UL E52653, CSA LR95109
数据手册 ---
制造商 Hirose Electric (广濑) Hirose Electric (广濑) Hirose Electric (广濑)
分类 板对板连接器插头插座线对板连接器
安装方式 Surface Mount Surface Mount Surface Mount
引脚间距 2.00 mm 2.00 mm -
触点数 10 10 10
极性 Male Male Male
触点电镀 Tin Tin Tin
排数 2 2 2
针脚数 10 10 -
额定电流 2 A - 2 A
绝缘电阻 1000MΩ @500VDC - >1000MΩ @500VDC
易燃性等级 - - UL 94 V-0
接触电阻 <30mΩ @100mA - <30mΩ @100mA
拔插次数 - - 30
额定电流(Max) - - 2 A
额定电压 250 V - 250 VAC
接触电阻(Max) - - 30 mΩ
长度 17.5 mm 14.5 mm 17.5 mm
宽度 6.2 mm 6.20 mm 6.2 mm
高度 7.2 mm 7.20 mm 7.2 mm
引脚间距 2.00 mm 2.00 mm -
外壳颜色 Beige Beige Beige
触点材质 Brass Brass Brass
外壳材质 Plastic Plastic -
颜色 Beige - Black
工作温度 -30℃ ~ 85℃ - -30℃ ~ 85℃
产品生命周期 Active Obsolete Active
包装方式 Tube Tube Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
