对比图

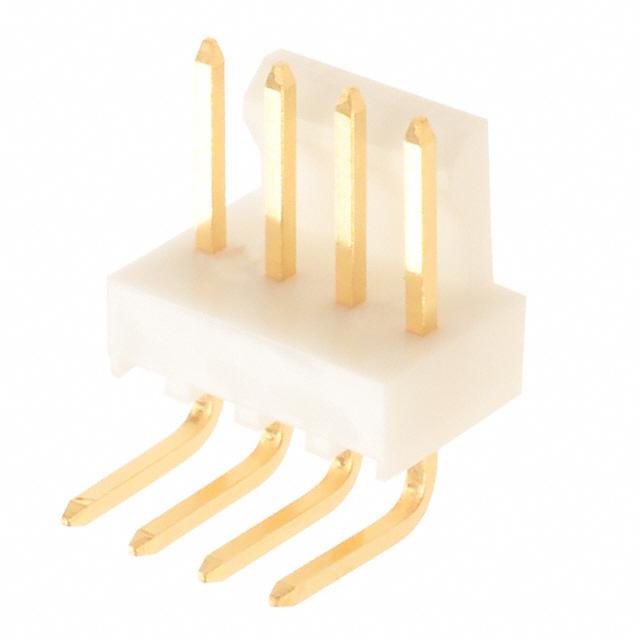

描述 2.54毫米（ .100 ）间距KK®固体头，直角，用摩擦锁， 4回路， 0.51μm （ 20μ ），金（Au ）镀层 2.54mm (.100) Pitch KK® Solid Header, Right Angle, with Friction Lock, 4 Circuits, 0.51μm (20μ) Gold (Au) PlatingMOLEX 22-12-2044 线至板连接器, KK 7478系列, 4 触点, 针座, 2.54 mm, 通孔安装, 1 排
数据手册 --
制造商 Molex (莫仕) Molex (莫仕)
分类 板对板连接器线对板连接器
安装方式 Through Hole Through Hole
封装 ~ -
引脚间距 - 2.54 mm
触点数 4 4
极性 Male Male
排数 1 1
针脚数 4 4
额定电流(Max) 4A/触头 4A/触头
接触电阻(Max) 10 mΩ 10 mΩ
触点电镀 - Gold
额定电压(DC) - 250 V
额定电流 - 4 A
绝缘电阻 - 1000 MΩ
灼热丝测试标准 - Non-Compliant
无卤素状态 - Low Halogen
方向 - Right Angle
电路数 - 4
易燃性等级 - UL 94 V-0
拔插次数 - 50
工作温度(Max) - 80 ℃
工作温度(Min) - -40 ℃
额定电压(Max) - 500 V
额定电压 - 250 V
高度 6.35 mm 6.35 mm
封装 ~ -
长度 - 10.16 mm
宽度 - 12.83 mm
引脚间距 - 2.54 mm
外壳颜色 White White
触点材质 Brass Brass
工作温度 0℃ ~ 75℃ 0℃ ~ 75℃
颜色 - White
外壳材质 - Nylon
产品生命周期 Unknown Active
包装方式 Bag Bulk
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
HTS代码 - 8536694040
