对比图

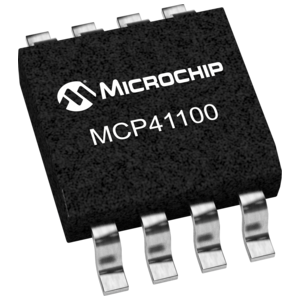

型号 MCP41100T-E/SN MCP41100T-I/SN MCP41100-E/SN
描述 数字电位计 IC 256 Step SPI 100kOhm单/双通道数字电位SPI⑩接口 Single/Dual Digital Potentiometer with SPI⑩ InterfaceMICROCHIP MCP41100-E/SN 易失性数字电位器, 100 kohm, 单, 串行, SPI, 线性, 2.7 V
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 数字电位器数字电位器数字电位器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 8 8 8
封装 SOIC-8 SOIC-8 SOIC-8
电源电压(DC) 2.70V (min) 2.70V (min) 2.70V (min)
容差 ±30 % ±30 % ±30 %
电路数 1 1 1
针脚数 256 256 256
时钟频率 10.0MHz (max) 10.0MHz (max) 10.0MHz (max)
电阻 100 kΩ 100 kΩ 100 kΩ
阻值偏差 ±20 % ±20 % ±30 %
静态电流 10.0 nA 10.0 nA 10.0 nA
工作温度(Max) 125 ℃ 85 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
电源电压 2.7V ~ 5.5V 2.7V ~ 5.5V 2.7V ~ 5.5V
频率 - - 10 MHz
供电电流 - 0.34 mA 0.34 mA
通道数 - - 1
电源电压(Max) - - 5.5 V
电源电压(Min) - - 2.7 V
长度 4.9 mm - 4.9 mm
宽度 3.9 mm - 3.9 mm
高度 1.25 mm - 1.25 mm
封装 SOIC-8 SOIC-8 SOIC-8
工作温度 -40℃ ~ 125℃ -40℃ ~ 85℃ -40℃ ~ 125℃
温度系数 ±800 ppm/℃ ±800 ppm/℃ ±800 ppm/℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2015/12/17
ECCN代码 EAR99 EAR99 EAR99
