对比图
型号 SMBJ40CA-HR SMBJ40CA-HRA SMBJ40CA
描述 TVS Diode 600W SMT Bi Hi-RelESD 抑制器/TVS 二极管 600W 40V Hi Rel 5% Bi-DirectionalLITTELFUSE SMBJ40CA TVS二极管, TVS, SMBJ系列, 双向, 40 V, 64.5 V, DO-214AA, 2 引脚
数据手册 ---
制造商 Littelfuse (力特) Littelfuse (力特) Littelfuse (力特)
分类 二极管二极管TVS二极管
安装方式 Surface Mount Surface Mount Surface Mount

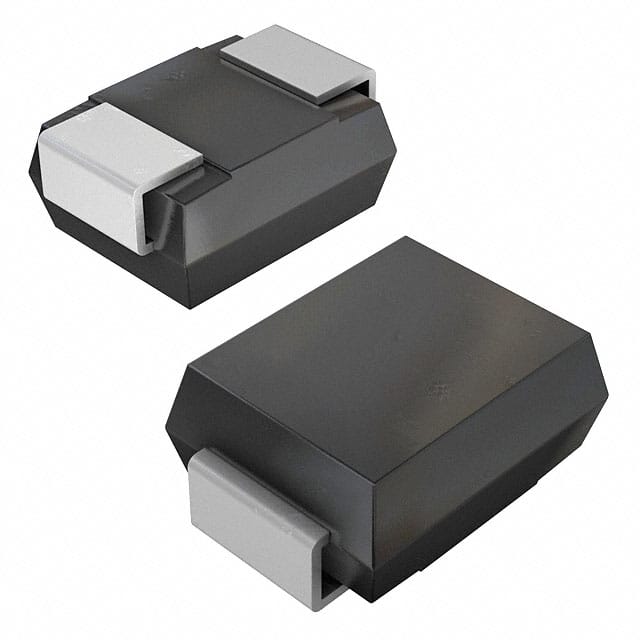

封装 DO-214AA DO-214AA-2 DO-214AA-2
引脚数 - - 2
工作电压 - 40 V 40 V
击穿电压 - 49.1 V 46.75 V
钳位电压 - 64.5 V 64.5 V
脉冲峰值功率 600 W 600 W 600 W
最小反向击穿电压 44.4 V 44.4 V 44.4 V
工作温度(Max) - 150 ℃ 150 ℃
工作温度(Min) - -55 ℃ -65 ℃
额定电压(DC) - - 40.0 V
电容 - - 1000 pF
额定功率 - - 600 W
电路数 - - 1
针脚数 - - 2
耗散功率 - - 600 W
测试电流 - - 1 mA
最大反向击穿电压 - - 49.1 V
最大正向浪涌电流（Ifsm） - - 100 A
击穿电压 - - 44.4 V
工作结温 - - -65℃ ~ 150℃
宽度 - 3.94 mm 3.94 mm
封装 DO-214AA DO-214AA-2 DO-214AA-2
长度 - - 5.59 mm
高度 - - 2.44 mm
工作温度 -65℃ ~ 150℃ (TJ) -65℃ ~ 150℃ (TJ) -65℃ ~ 150℃ (TJ)
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2014/06/16
ECCN代码 - - EAR99
HTS代码 - - 8541100080
