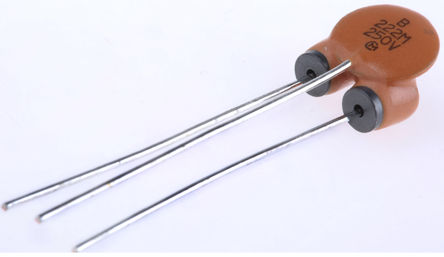

DSS9HB32E222Q55B和DSS9HB32E222Q55J

对比图

型号 DSS9HB32E222Q55B DSS9HB32E222Q55J DSS9HB32E222Q55A

描述 DSS6/DSS9 系列与传统双端电容器不同，双端电容器会在引线中有高剩余电感阻塞高频杂讯接地的路径，三端电容器形成 T 过滤器，它与线路串联，通过两个整体式铁氧体磁珠提供高电感，并使低电感值通过旁路电容器被接地。 因此，它们比传统一般频率的去耦电容器有更强的衰减能力 **注意：**请参阅“主要特点”表，以获取有效频率范围的详情 ### 应用包括：高频杂讯抑制，用于直流电力线 噪声抑制，用于数字高阻抗电路 噪声抑制，用于高速数字信号（时钟等） 噪声抑制，用于视频 IF 信号 主要特点 --- **16V 系列** |   |   电容 (pF) | 有效频率范围（MHz）： | 以 N 结尾的制造商 部件号 22000 | 3-1000 | DSS6NF31C223Q55B   |   |   **50V 系列** |   |   22000 | 0.3-1000 | DSS9NC51H223Q55B   |   |   **100V 系列** |   |   47 | 500-2000 | DSS6NC52A470Q55B 100 | 300-2000 | DSS6NC52A101Q55B 220 | - | DSS6NC52A221Q55B 270 | 90-1000 | DSS6NC52A271Q55B 470 | 70-1000 | DSS6NC52A471Q55B 1000 | 30-1000 | DSS6NC52A102Q55B 2200 | 10-1000 | DSS6NE52A222Q55B 10000 | 7-1000 | DSS6NZ82A103Q55B   |   |   **250V 系列** |   |   100 | 300-2000 | DSS9HB32E101Q55B 270 | 90-1000 | DSS9HB32E271Q55B 2200 | 10-1000 | DSS9HB32E222Q55B   |   |   工作温度范围 |   | -25°C 到 +85°C ### 信号/线路/杂讯和馈通 - 印刷电路板安装Data Line Filter, 1 Function(s), 250V, 6AData Line Filter, 1 Function(s), 250V, 6A

数据手册 ---

制造商 muRata (村田) muRata (村田) muRata (村田)

分类 滤波器

安装方式 Through Hole - -

额定电压(DC) 250 V - -

额定电流 7 A - -

电容 2200 pF - -

屏蔽 No - -

纹波电流 6000 mA - -

额定电流(Max) 6 A - -

工作温度(Max) 105 ℃ - -

工作温度(Min) -40 ℃ - -

额定电压(Max) 250 VDC - -

额定电压 250 V - -

长度 12 mm - -

宽度 12 mm - -

高度 10.5 mm - -

脚长度 25.0 mm - -

工作温度 -40℃ ~ 105℃ - -

产品生命周期 Obsolete Obsolete Obsolete

包装方式 Bulk - -

RoHS标准 RoHS Compliant RoHS Compliant -

含铅标准 Lead Free - -

REACH SVHC标准 No SVHC - -

REACH SVHC版本 2015/12/17 - -

ECCN代码 EAR99 - -
