对比图
型号 89126-0101 90635-1262 89126-0101HA

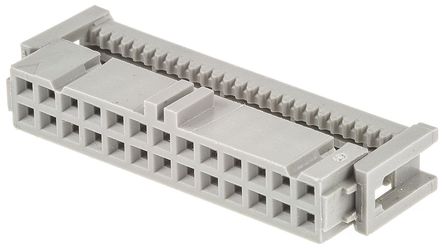

描述 3M 89126-0101 线至板连接器, 891系列, 26 触点, 插座, 2.54 mm, IDC / IDT, 2 排MOLEX 90635-1262 线至板连接器, QF-50 90635系列, 26 触点, 插座, 1.27 mm, IDC / IDT, 2 排3M 89126-0101HA 线至板连接器, 凸起&卡扣, 891系列, 26 触点, 插座, 2.54 mm, IDC / IDT, 2 排
数据手册 ---
制造商 3M Molex (莫仕) 3M
分类 线对板连接器线对板连接器线对板连接器
引脚数 - - 26
引脚间距 2.54 mm 2.54 mm 2.54 mm
触点数 26 26 26
极性 Female Female Female
线规 26AWG ~ 28AWG - 26AWG ~ 28AWG
触点电镀 Gold Gold Gold, Gold over Nickel
额定电流 1 A 1 A 1 A
排数 2 2 2
易燃性等级 - UL 94 V-0 UL 94 V-0
针脚数 26 26 26
拔插次数 - 300 100
额定电流(Max) 1.5 A 1A/触头 1 A
工作温度(Max) - 85 ℃ 105 ℃
工作温度(Min) - -25 ℃ -55 ℃
绝缘电阻 - 1000 MΩ -
灼热丝测试标准 - Non-Compliant -
无卤素状态 - Not Low Halogen -
电路数 - 26 -
接触电阻 - 20.0 mΩ -
额定电压 - 250VAC, 250VDC -
接触电阻(Max) - 20 mΩ -
长度 37.6 mm 37.62 mm 37.6 mm
宽度 6.10 mm 6.26 mm 6.1 mm
高度 10.7 mm 10.2 mm 16.3 mm
引脚间距 2.54 mm 2.54 mm 2.54 mm
外壳颜色 Gray Black Gray
颜色 Gray Black Gray
触点材质 Phosphor Bronze Copper Phosphor Bronze
材质 - - Polybutylene Terephthalate
工作温度 -55℃ ~ 105℃ -25℃ ~ 85℃ -55℃ ~ 105℃
外壳材质 Plastic - Plastic
产品生命周期 Active Active Active
包装方式 Bulk Tray Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
军工级 - Yes -
