对比图

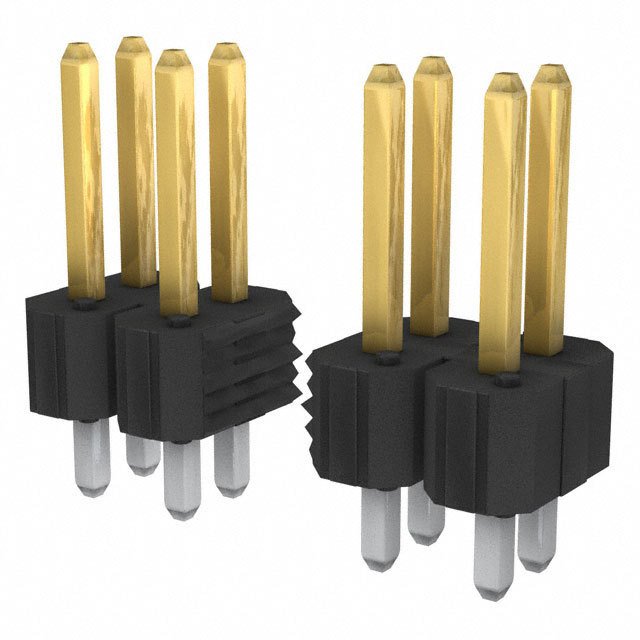

型号 67996-118 TSW-109-08-F-D-LL MTLW-109-05-T-D-215
描述 Conn Unshrouded Header HDR 18POS 2.54mm Solder ST Thru-Hole Poly BagSAMTEC TSW-109-08-F-D-LL Board-To-Board Connector, 2.54mm, 18Contacts, Header, TSW Series, Through Hole, 2RowsConn Unshrouded Header HDR 18POS 2.54mm Solder ST Thru-Hole
数据手册 ---
制造商 FCI Electronics (法马通) Samtec (申泰电子) Samtec (申泰电子)
分类 板对板连接器板对板连接器板对板连接器
安装方式 Through Hole Through Hole Through Hole
引脚间距 2.54 mm 2.54 mm -
触点数 18 18 18
极性 Male Male Male
触点电镀 Gold Gold -
额定电压(DC) 1.50 kV - -
额定电流 3.00 A - -
绝缘电阻 5.00 GΩ - -
排数 2 2 2
易燃性等级 UL 94 V-0 - -
针脚数 18 - -
额定电流(Max) 3A/触头 6.3A/触头 5.2A/触头
工作温度(Max) - 125 ℃ 105 ℃
工作温度(Min) - -55 ℃ -55 ℃
额定电压(Max) - 550 VAC -
高度 8.38 mm 8.38 mm 6.98 mm
引脚间距 2.54 mm 2.54 mm -
外壳颜色 Black Black Black
颜色 Black - -
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
工作温度 -65℃ ~ 125℃ - -55℃ ~ 105℃
包装方式 Bulk Bulk Bulk
产品生命周期 - Active -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead free Lead Free
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/06/15 -
