对比图

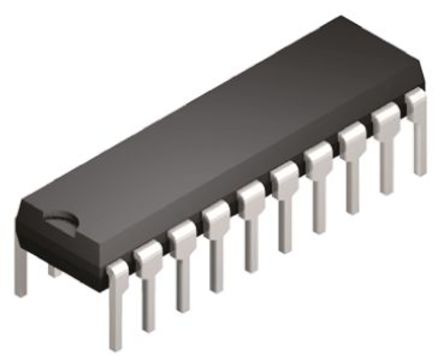

型号 74ABT541N,602 SN74ABT541BNE4 SN74ABT541BN
描述 Buffer/Line Driver 8CH Non-Inverting 3-ST BiCMOS 20Pin PDIP Tube八路缓冲器/驱动器，具有三态输出 OCTAL BUFFERS/DRIVERS WITH 3-STATE OUTPUTS74ABT 系列，Texas Instruments高级 BiCMOS 逻辑 工作电压：4.5 至 5.5 兼容性：输入 LVTTL/TTL、输出 TTL ### 74ABT 系列
数据手册 ---
制造商 NXP (恩智浦) TI (德州仪器) TI (德州仪器)
分类 逻辑控制器逻辑控制器逻辑控制器
安装方式 Through Hole Through Hole Through Hole
引脚数 20 20 20
封装 DIP-20 PDIP-20 PDIP-20
电源电压(DC) - 4.50V ~ 5.50V 4.50V ~ 5.50V
输出接口数 8 8 8
通道数 8 8 8
位数 - 8 8
传送延迟时间 - 3.90 ns 3.90 ns
电压波节 - 5.00 V 5.00 V
静态电流 - 22 mA 22.0 mA
输出电流驱动 - -500 µA -500 µA
输入数 8 8 8
工作温度(Max) - 85 ℃ 85 ℃
工作温度(Min) - -40 ℃ -40 ℃
电源电压 4.5V ~ 5.5V 4.5V ~ 5.5V 4.5V ~ 5.5V
针脚数 - - 20
电源电压(Max) - - 5.5 V
电源电压(Min) - - 4.5 V
长度 - 24.33 mm 26.92 mm
宽度 - 6.35 mm 6.6 mm
高度 - 4.57 mm 4.57 mm
封装 DIP-20 PDIP-20 PDIP-20
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ (TA) -40℃ ~ 85℃
产品生命周期 Obsolete Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2015/06/15
ECCN代码 - - EAR99
