对比图
型号 LP38502TS-ADJ/NOPB LP38502TSX-ADJ/NOPB LP38500SD-ADJ/NOPB
描述 LDO（低压降）线性电压稳压器，1A 至 2A，Texas Instruments### LDO（低压降）线性电压调节器，Texas Instruments低压降或 LDO 为线性电压稳压器。 我们有多种系列的线性稳压器。 LDO 稳压器可在输入 - 输出差分电压较小时运行。 LDO 电压稳压器可提供快速瞬态响应、宽输入电压范围、低静态电流、低噪声、高 PSRR。LDO（低压降）线性电压稳压器，1A 至 2A，Texas Instruments### LDO（低压降）线性稳压器，Texas Instruments低压降或 LDO 为线性电压稳压器。 我们有多种系列的线性稳压器。 LDO 稳压器可在输入 - 输出差分电压较小时运行。 LDO 电压稳压器可提供快速瞬态响应、宽输入电压范围、低静态电流、低噪声、高 PSRR。LDO（低压降）线性电压稳压器，1A 至 2A，Texas Instruments### LDO（低压降）线性稳压器，Texas Instruments低压降或 LDO 为线性电压稳压器。 我们有多种系列的线性稳压器。 LDO 稳压器可在输入 - 输出差分电压较小时运行。 LDO 电压稳压器可提供快速瞬态响应、宽输入电压范围、低静态电流、低噪声、高 PSRR。
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 稳压芯片稳压芯片稳压芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 6 5 8

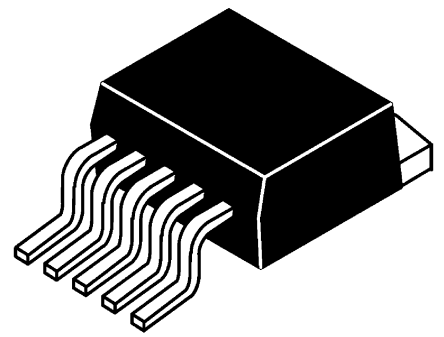

封装 TO-263-6 TO-263-6 WSON-8
输出接口数 1 1 1
输出电压 0.6V ~ 5V 0.6V ~ 5V 0.6V ~ 5V
输出电流 1.5 A 1.5 A 1.5 A
供电电流 15µA ~ 4mA 15µA ~ 4mA 15µA ~ 3.5mA
针脚数 - - 8
静态电流 0.000025 mA 2.00 mA 2.00 mA
输出电容类型 Ceramic Ceramic Ceramic
跌落电压 0.22V @1.5A 0.22V @1.5A 220 mV
调节输出数 1 1 1
输入电压(Max) 5.5 V 5.5 V 5.5 V
输入电压(Min) 2.7 V 2.7 V 2.7 V
输出电压(Max) 5 V 5 V 5 V
输出电压(Min) 0.6 V 0.6 V 600 mV
输出电流(Max) 1.5 A 1.5 A 3.6 A
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
精度 ±3.5 % ±3.5 % ±3.5 %
输入电压 2.7V ~ 5.5V 5.5V ~ 2.7V 2.7V ~ 5.5V
长度 14.35 mm 10.16 mm 3 mm
宽度 10.16 mm 9.85 mm 2.5 mm
高度 4.57 mm 2 mm 0.8 mm
封装 TO-263-6 TO-263-6 WSON-8
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tube Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Contains Lead Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2015/06/15
