对比图
型号 FH12A-36S-0.5SH(55) XF2M36151AR100 FA5S036HP1

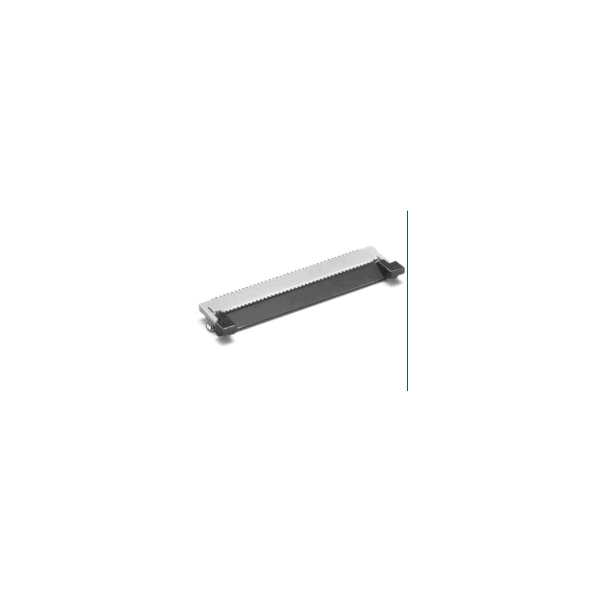

描述 HIROSE(HRS) FH12A-36S-0.5SH(55) 连接器, FFC/ FPC板, FH12系列, 36 触点, 插座, 0.5 mm, 表面安装 , 顶部OMRON ELECTRONIC COMPONENTS XF2M36151AR100 连接器, FFC/ FPC板, XF2M系列, 36 触点, 插座, 0.5 mm, 表面安装 , 顶部、底部JAE FA5 系列 0.5mm 节距 1 行 36 路 直角 SMT 包容式 FPC 连接器, 带锁定机制, 锡 电镀触点 ZIF 底部触点
数据手册 ---
制造商 Hirose Electric (广濑) Omron (欧姆龙) JAE Electronics (日本航空电子)
分类 连接器连接器连接器
安装方式 Surface Mount Surface Mount Surface Mount
封装 SMD - -
引脚间距 500 µm - 0.5 mm
引脚数 - 36 -
触点数 36 36 36
极性 Female Female -
触点电镀 Gold Gold Gold
额定电流 0.5 A - 0.8A/触头
绝缘电阻 >500MΩ @100VDC 100 MΩ 100 MΩ
排数 1 1 1
针脚数 36 - 36
拔插次数 20 20 20
额定电流(Max) 0.5 A 0.5 A -
额定电压 50 V - 50 V
接触电阻(Max) 50 mΩ 50 mΩ -
方向 - Horizontal -
工作温度(Max) - 85 ℃ 85 ℃
工作温度(Min) - -30 ℃ -40 ℃
接触电阻 - - 20.0 mΩ
长度 22.5 mm - -
宽度 6.2 mm - -
高度 2 mm 2 mm -
封装 SMD - -
引脚间距 500 µm - 0.5 mm
针脚长度 - - 0.85 mm
外壳颜色 Beige Natural Black
触点材质 Phosphor Bronze Copper Copper Alloy
材质 Polyamide (PA) - -
工作温度 -40℃ ~ 85℃ - -40℃ ~ 85℃
外壳材质 Plastic - -
颜色 - - Black
绝缘材质 - - Synthetic Resin
产品生命周期 Active - Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tray
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free - Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2014/06/16 2014/06/16 -
ECCN代码 - - EAR99
