对比图
型号 IXTH102N20T IXTT96N20P IXFV96N20P

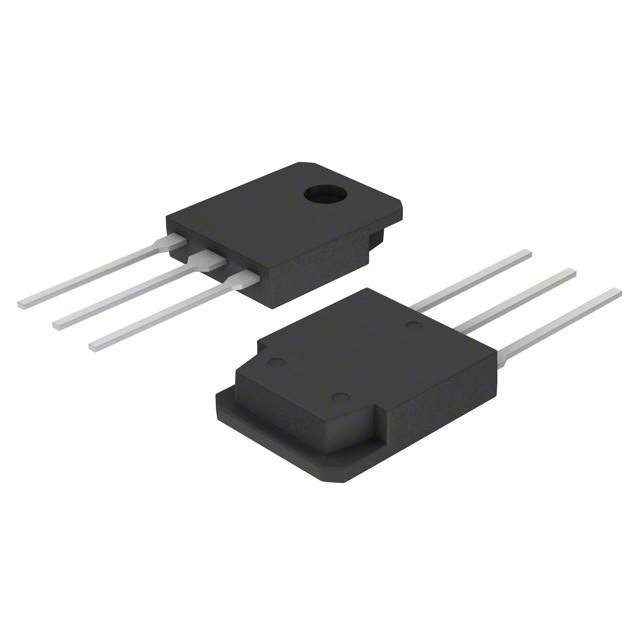

描述 Trans MOSFET N-CH 200V 102A Automotive 3Pin(3+Tab) TO-247ADTrans MOSFET N-CH 200V 96A 3Pin(2+Tab) TO-268Trans MOSFET N-CH 200V 96A 3Pin(3+Tab) PLUS 220
数据手册 ---
制造商 IXYS Semiconductor IXYS Semiconductor IXYS Semiconductor
分类 MOS管MOS管MOS管
安装方式 Through Hole Surface Mount Through Hole
引脚数 - 3 3
封装 TO-247-3 TO-268-3 TO-220-3
耗散功率 750 W 600 W 600W (Tc)
漏源极电压(Vds) 200 V 200 V 200 V
上升时间 26 ns 30 ns 30 ns
输入电容(Ciss) 6800pF @25V(Vds) 4800pF @25V(Vds) 4800pF @25V(Vds)
下降时间 25 ns 30 ns 30 ns
工作温度(Max) 175 ℃ 175 ℃ 175 ℃
工作温度(Min) 55 ℃ 55 ℃ -55 ℃
耗散功率(Max) 750W (Tc) 600W (Tc) 600W (Tc)
通道数 1 1 -
漏源极电阻 23 mΩ 24 mΩ -
阈值电压 - 5 V -
漏源击穿电压 200 V 200 V -
封装 TO-247-3 TO-268-3 TO-220-3
长度 16.26 mm 14 mm -
宽度 5.3 mm 16.05 mm -
高度 21.46 mm 5.1 mm -
工作温度 -55℃ ~ 175℃ (TJ) -55℃ ~ 175℃ (TJ) -55℃ ~ 175℃ (TJ)
产品生命周期 End of Life Active Obsolete
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
