对比图

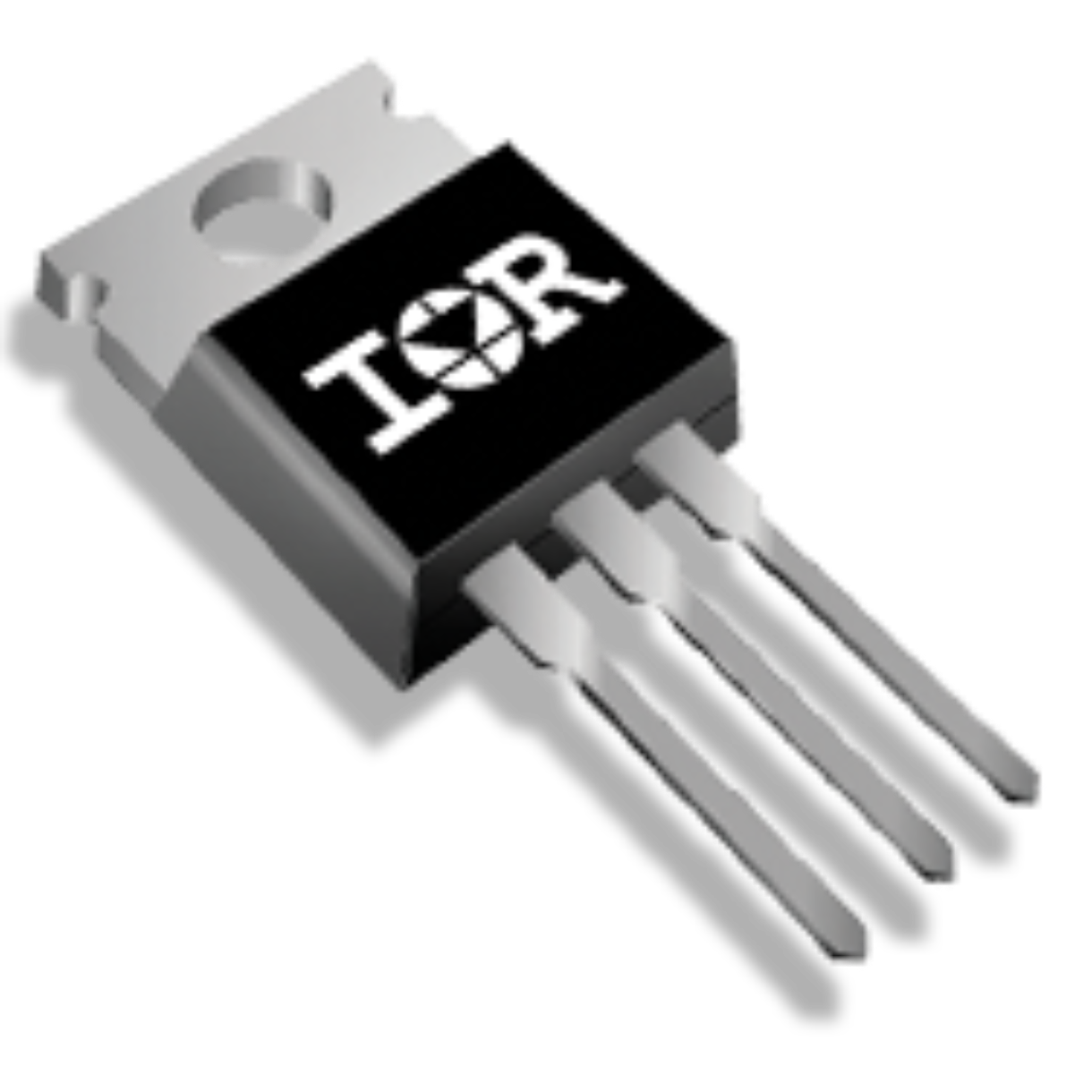

型号 IRF9520NPBF IRF9530NPBF IRF9520N
描述 INFINEON IRF9520NPBF 晶体管, MOSFET, P沟道, 6.8 A, -100 V, 480 mohm, -10 V, -4 VINFINEON IRF9530NPBF 晶体管, MOSFET, P沟道, 13 A, -100 V, 200 mohm, -10 V, -4 VTO-220AB P-CH 100V 6.8A
数据手册 ---
制造商 Infineon (英飞凌) Infineon (英飞凌) Infineon (英飞凌)
分类 MOS管MOS管MOS管
引脚数 3 3 -
封装 TO-220-3 TO-220-3 TO-220
安装方式 - Through Hole Through Hole
额定功率 48 W 79 W -
针脚数 3 3 -
漏源极电阻 0.48 Ω 0.2 Ω 480 mΩ (max)
极性 P-CH P-CH P-Channel
耗散功率 48 W 79 W 48.0 W
阈值电压 4 V 4 V -
漏源极电压(Vds) 100 V 100 V -100 V
连续漏极电流(Ids) 6.8A 14A -6.80 A
上升时间 47 ns 58 ns 47 ns
输入电容(Ciss) 350pF @25V(Vds) 760pF @25V(Vds) -
下降时间 31 ns 46 ns 31 ns
工作温度(Max) 175 ℃ 175 ℃ -
输入电容 - 760 pF -
额定功率(Max) - 79 W -
工作温度(Min) - -55 ℃ -
耗散功率(Max) - 79W (Tc) -
额定电压(DC) - - -100 V
额定电流 - - -6.80 A
产品系列 - - IRF9520N
漏源击穿电压 - - -100 V
封装 TO-220-3 TO-220-3 TO-220
长度 - 10.54 mm -
宽度 - 4.4 mm -
高度 - 8.77 mm -
产品生命周期 Active Unknown Active
包装方式 Tube Tube Bulk
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC版本 2015/12/17 2015/12/17 -
工作温度 - -55℃ ~ 175℃ (TJ) -55℃ ~ 175℃
