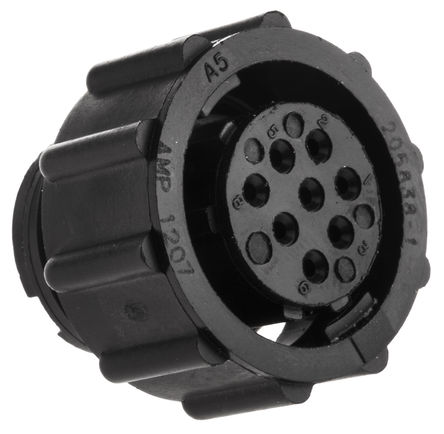

205838-1和205838-2

对比图

型号 205838-1 205838-2

描述 1 和 2TE Connectivity 的 CPC 系列 1 和 2 电缆安装外壳设计用于提供快速、安全且方便的连接系统，带固定螺钉拧紧耦合环，提供标准和低密度变体。 触点的圆形配置确保板空间的高效使用。 TE Connectivity CPS 由高品质的热塑性塑料外壳制成，获得坚固的设计，特别适用于长期使用。 ### TE Connectivity CPC 塑料系列 1、2 和 3轻型纤维填充尼龙压接端接连接器，适合过程控制和运输用途。 连接器外壳有三种类型，固定插座、自由（直插式）插座以及电缆安装插头。 全部为引脚或插座配置。 自由插座可以与电缆安装插头进行直插式连接。 额定电压全部都为 250V 交流，额定温度为 - 55°C 至 +105°C。 绝缘电阻 ≥5000MΩ。1 系列提供标准密度。 2 系列触点密度更高，3 系列触点密度较低，适合电源应用。 有关触点和工具的详细信息，请参见其他系列“AMP CPC 触点和工具”。1 系列提供密封附件，以实现 IP65 防护等级。 固定插座需要法兰密封。 对于电缆安装外壳，请配合电缆入口密封使用标准 1 系列外壳。3 系列连接器额定电流为 35A，使用库存号 282-6292 (16-12awg) 和库存号 282-6309 (10-8awg) 的引脚触点以及库存号 282-6315 (16-12awg) 和库存号 282-6321 (10-8awg) 的插座触点。 另请注意，密封管适配器背壳可将任意标准 PG 螺纹电缆密封管连接到相应的 CPC 电缆或面板安装外壳。 有关电缆密封管系列，请参阅“电缆附件”部分。CONN PLUG 11-8POS CPC STD SEX

数据手册 --

制造商 TE Connectivity (泰科) TE Connectivity (泰科)

分类

安装方式 Through Hole -

引脚数 8 -

封装 Housing -

触点数 8 -

极性 Male -

额定电压(AC) 250 V -

工作电压 600 V -

额定电流 7.5 A -

绝缘电阻 5.00 GΩ -

易燃性等级 UL 94 V-0 -

针脚数 8 8

额定电压 250 V -

长度 20.32 mm -

封装 Housing -

外壳颜色 Black Black

颜色 Black -

材质 Plastic -

绝缘材质 Thermoplastic -

工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃

外壳材质 Thermoplastic -

产品生命周期 Active Obsolete

包装方式 Bulk -

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free

ELV标准 Compliant -

REACH SVHC标准 No SVHC -

REACH SVHC版本 2015/06/15 -

ECCN代码 EAR99 -

HTS代码 8538906000 -
